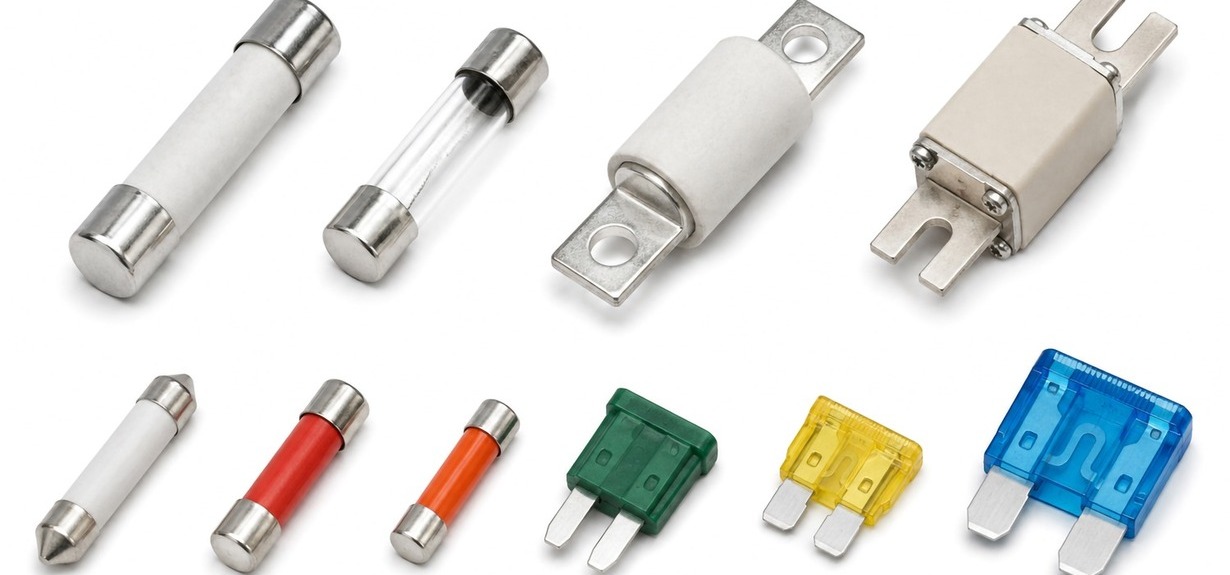

Bezpieczniki topikowe - rodzaje, charakterystyki gG/gM/aM i dobór

Bezpieczniki topikowe są nadal powszechnie stosowanym elementem ochrony obwodów elektrycznych, szczególnie w instalacjach przemysłowych, rozdzielnicach, układach zasilania maszyn i obwodach silnikowych. O ich właściwościach nie decyduje jednak wyłącznie prąd znamionowy. Przy doborze należy uwzględnić również kategorię użytkowania, charakterystykę czasowo-prądową, napięcie znamionowe, zdolność wyłączania, wartość I²t oraz konstrukcję wkładki. Oznaczenia takie jak gG, aM czy gM informują o zakresie działania i przeznaczeniu zabezpieczenia. Wyjaśniamy, jak je interpretować i na jakie parametry zwrócić uwagę przy doborze wkładki do instalacji przemysłowej.

Z artykułu dowiesz się:

• jak działa bezpiecznik topikowy i od czego zależy czas jego zadziałania;
• co oznaczają pierwsza i druga litera w oznaczeniach wkładek;
• czym różnią się charakterystyki gG, aM i gM;
• jakie znaczenie ma parametr I²t;
• czym różnią się wkładki NH, D/D0 i cylindryczne;
• jak dobrać wkładkę do przewodów, silnika i konkretnego obwodu;
• dlaczego wkładki o tym samym prądzie znamionowym nie zawsze mogą być stosowane zamiennie.

Jak działa bezpiecznik topikowy?

Bezpiecznik topikowy jest zabezpieczeniem nadprądowym, którego działanie opiera się na kontrolowanym stopieniu elementu topikowego. Podczas normalnej pracy prąd przepływa przez topik bez powodowania jego uszkodzenia. Wzrost natężenia ponad określoną wartość powoduje wydzielanie większej ilości ciepła. Jeżeli wartość i czas przepływu nadmiernego prądu przekroczą parametry wkładki, element topikowy ulega stopieniu i przerywa obwód.

W przypadku dużych prądów zwarciowych samo stopienie topika nie wystarcza – pomiędzy jego rozdzielonymi częściami powstaje łuk elektryczny. Dlatego wkładki o wysokiej zdolności wyłączania mają ceramiczny korpus wypełniony materiałem gaszącym, najczęściej piaskiem kwarcowym. Jego zadaniem jest przejęcie energii łuku i umożliwienie bezpiecznego przerwania prądu zwarciowego.

Bezpiecznik topikowy jest urządzeniem jednorazowym. Po zadziałaniu wkładkę należy wymienić, zachowując jej właściwy typ, prąd znamionowy, napięcie, kategorię użytkowania oraz pozostałe parametry wymagane w danym obwodzie. Sam fakt, że inna wkładka pasuje do podstawy i ma identyczną wartość In, nie oznacza jeszcze, że stanowi prawidłowy zamiennik.

Istotną zaletą wkładek topikowych jest możliwość uzyskania bardzo dużej zdolności wyłączania oraz skutecznego ograniczania energii zwarcia. Z tego względu znajdują zastosowanie m.in. w rozdzielnicach przemysłowych, zasilaniu maszyn, zabezpieczaniu przewodów, silników, transformatorów oraz urządzeń energoelektronicznych.

Jak czytać charakterystykę bezpiecznika topikowego?

Podstawą prawidłowej interpretacji oznaczeń jest rozróżnienie zakresu działania wkładki i jej przeznaczenia. W oznaczeniach zgodnych z systemem stosowanym dla wkładek niskonapięciowych pierwsza litera wskazuje zakres zdolności wyłączania, natomiast kolejna odnosi się do kategorii zastosowania.

Litera „g” oznacza wkładkę pełnozakresową. Jest ona przeznaczona do wyłączania zarówno prądów przeciążeniowych, jak i zwarciowych w zakresie określonym dla danej kategorii użytkowania. Przykładem jest gG stosowana przede wszystkim do ochrony przewodów i obwodów ogólnego przeznaczenia.

Litera „a” oznacza wkładkę niepełnozakresową. Tego rodzaju zabezpieczenie jest przeznaczone przede wszystkim do wyłączania prądów zwarciowych i nie zapewnia samodzielnej ochrony w całym zakresie przeciążeń. Typowym przykładem jest wkładka aM stosowana w obwodach silnikowych. Musi ona współpracować z odpowiednio dobranym zabezpieczeniem przeciążeniowym.

Nie należy więc traktować oznaczeń gG, gM czy aM jako określenia „szybkości” bezpiecznika w takim znaczeniu, jak potocznie rozumie się bezpiecznik szybki lub zwłoczny. O rzeczywistym zachowaniu wkładki informuje jej charakterystyka czasowo-prądowa, pokazująca zależność czasu zadziałania od wartości przepływającego prądu.

Charakterystyka czasowo-prądowa – jak ją interpretować?

Charakterystyka czasowo-prądowa przedstawia zależność pomiędzy wartością prądu płynącego przez wkładkę a czasem potrzebnym do jej zadziałania. Im większy prąd w stosunku do wartości znamionowej In, tym krótszy jest czas wyłączenia.

Ma to szczególne znaczenie w obwodach silnikowych. Silnik podczas rozruchu może przez krótki czas pobierać prąd wielokrotnie większy od znamionowego, mimo że układ pracuje prawidłowo. Zabezpieczenie musi więc wytrzymać ten stan bez niepotrzebnego zadziałania, a jednocześnie odpowiednio szybko przerwać prąd w przypadku rzeczywistego zwarcia.

Charakterystyki producentów są zazwyczaj przedstawiane jako pasmo, a nie pojedyncza linia. Wynika to z dopuszczalnych tolerancji wykonania i warunków pracy. Podczas analizy nie wystarczy zatem sprawdzić pojedynczego punktu. Należy ocenić przebieg charakterystyki w zakresie prądów istotnych dla zabezpieczanego obwodu i porównać go m.in. z charakterystyką odbiornika oraz innych zabezpieczeń.

Charakterystyki czasowo-prądowe wykorzystuje się również przy ocenie selektywności. Prawidłowo skoordynowane zabezpieczenia powinny ograniczać zasięg wyłączenia tak, aby zwarcie w obwodzie odpływowym nie powodowało bez potrzeby zadziałania wkładki znajdującej się wyżej w strukturze zasilania.

Charakterystyka gG – ochrona przewodów i obwodów ogólnych

Wkładki gG są zabezpieczeniami pełnozakresowymi przeznaczonymi do zastosowań ogólnych. Mogą zapewniać ochronę zarówno przy przeciążeniu, jak i zwarciu, dlatego powszechnie wykorzystuje się je do zabezpieczania przewodów, kabli, linii zasilających i obwodów rozdzielczych.

Przy ich doborze należy skoordynować prąd znamionowy wkładki z obciążeniem obwodu i długotrwałą obciążalnością przewodów. Trzeba również sprawdzić napięcie znamionowe, spodziewany prąd zwarciowy oraz zdolność wyłączania wkładki.

gG nie jest jednak automatycznie właściwą charakterystyką dla każdego odbiornika. W obwodach, w których podczas normalnej pracy występują znaczne i powtarzalne prądy rozruchowe, konieczne może być zastosowanie wkładki przeznaczonej specjalnie do współpracy z takim obciążeniem.

Charakterystyka aM – zabezpieczenie zwarciowe obwodów silnikowych

Wkładki aM są przeznaczone przede wszystkim do ochrony zwarciowej obwodów silnikowych. Ich charakterystyka umożliwia przetrwanie krótkotrwałego, wysokiego prądu pojawiającego się podczas rozruchu silnika bez niepożądanego przerwania obwodu.

Najważniejszą zasadą jest to, że wkładka aM nie zapewnia samodzielnej pełnozakresowej ochrony przeciążeniowej silnika. Musi współpracować z dodatkowym zabezpieczeniem przeciążeniowym odpowiednim dla zastosowanego układu napędowego.

Ma to bezpośrednie znaczenie przy zamianie wkładek. Zastosowanie aM zamiast gG tylko dlatego, że obie mają identyczny prąd znamionowy i pasują mechanicznie do podstawy, może pozbawić obwód wymaganej ochrony przed przeciążeniem.

Przy doborze aM należy uwzględnić przede wszystkim prąd znamionowy silnika, wartość i czas trwania prądu rozruchowego, sposób rozruchu, parametry aparatury łączeniowej oraz koordynację z zabezpieczeniem przeciążeniowym.

Charakterystyka gM – pełnozakresowa ochrona obwodów silnikowych

Charakterystyka gM jest również związana z zabezpieczaniem obwodów silnikowych, ale w przeciwieństwie do aM należy do kategorii pełnozakresowej. Pozwala uwzględnić specyficzne warunki pracy napędu, w tym występujące podczas uruchamiania zwiększone wartości prądu.

Przy doborze gM szczególnie istotne jest korzystanie z danych katalogowych producenta i charakterystyk czasowo-prądowych. Nie powinno się dobierać wkładki wyłącznie na podstawie prądu znamionowego silnika. Znaczenie ma także czas i sposób rozruchu, częstotliwość załączeń oraz koordynacja z pozostałą aparaturą w obwodzie.

W praktyce przemysłowej dobór zabezpieczenia silnika powinien być rozpatrywany jako dobór całego układu: wkładki, stycznika, zabezpieczenia przeciążeniowego i przewodów. Pozwala to uniknąć zarówno niepożądanych wyłączeń podczas rozruchu, jak i niewystarczającej ochrony w stanie awaryjnym.

Parametr I²t – dlaczego jest ważny?

W zastosowaniach przemysłowych istotnym parametrem wkładki jest również całka Joule'a I²t, określająca energię przepuszczaną przez zabezpieczenie podczas jego działania. W uproszczeniu pokazuje ona, jakie obciążenie cieplne może zostać przekazane do chronionego obwodu w czasie wyłączania.

Parametr ten jest szczególnie ważny przy zabezpieczaniu elementów wrażliwych na energię zwarcia oraz przy koordynacji urządzeń znajdujących się w jednym torze. Dwie wkładki o identycznym prądzie znamionowym mogą mieć różne wartości I²t i w konsekwencji inaczej ograniczać skutki zwarcia.

Dlatego przy doborze zamiennika nie należy ograniczać się do sprawdzenia wymiarów i wartości In. W zastosowaniach wymagających dokładnej koordynacji trzeba porównać również charakterystykę czasowo-prądową, I²t, zdolność wyłączania i pozostałe dane katalogowe.

Szczególnego podejścia wymagają układy energoelektroniczne. Do ochrony półprzewodników stosuje się specjalne wkładki, np. kategorii aR lub gR, charakteryzujące się odpowiednio dobranymi parametrami ograniczania energii. Standardowej wkładki gG nie należy traktować jako uniwersalnego zamiennika zabezpieczenia przeznaczonego do ochrony elementów półprzewodnikowych.

Wkładki NH, D/D0 i cylindryczne – najważniejsze różnice

Charakterystyka elektryczna to tylko jeden z elementów doboru. Wkładka musi być również mechanicznie zgodna z podstawą lub rozłącznikiem bezpiecznikowym zastosowanym w rozdzielnicy.

Wkładki NH, określane również jako nożowe, są szeroko stosowane w instalacjach przemysłowych i rozdzielczych. Występują w kilku wielkościach konstrukcyjnych i są przeznaczone do współpracy z odpowiednimi podstawami oraz rozłącznikami bezpiecznikowymi. Ich zaletą jest możliwość pracy w obwodach wymagających wysokiej zdolności wyłączania.

Wkładki D i D0 wykorzystują konstrukcję gwintową. System D obejmuje m.in. rozwiązania Diazed, natomiast D0 – Neozed. Są stosowane w rozdzielnicach i obwodach o odpowiednio dobranych zakresach prądowych.

Wkładki cylindryczne, np. 10×38, 14×51 czy 22×58 mm, współpracują ze specjalnymi podstawami i rozłącznikami modułowymi. Są często wykorzystywane w automatyce przemysłowej, obwodach sterowania, zasilania pomocniczego i innych aplikacjach, w których liczą się niewielkie wymiary aparatury.

Rozmiar wkładki nie określa jednak jej charakterystyki. Dwie wkładki o identycznych wymiarach mogą mieć inne wartości znamionowe i zupełnie inne przeznaczenie.

Jak prawidłowo dobrać bezpiecznik topikowy?

Dobór należy rozpocząć od ustalenia funkcji zabezpieczenia. Inne wymagania dotyczą wkładki chroniącej przewód zasilający, inne obwodu silnikowego, a jeszcze inne elementów energoelektronicznych.

W pierwszej kolejności określa się prąd roboczy obwodu oraz charakter obciążenia. Należy ustalić, czy występują krótkotrwałe prądy rozruchowe lub udarowe i jak długo się utrzymują. Następnie dobiera się kategorię użytkowania – np. gG dla przewodów i obwodów ogólnych albo odpowiednie zabezpieczenie silnikowe.

Kolejnym krokiem jest sprawdzenie prądu i napięcia znamionowego wkładki, jej charakterystyki czasowo-prądowej oraz zdolności wyłączania. Ta ostatnia musi być co najmniej odpowiednia do spodziewanego prądu zwarciowego w miejscu zainstalowania zabezpieczenia.

W bardziej wymagających aplikacjach należy dodatkowo przeanalizować I²t, zdolność ograniczania prądu zwarciowego oraz selektywność względem innych zabezpieczeń. Dopiero na końcu można potwierdzić odpowiedni standard mechaniczny – np. NH lub cylindryczny – oraz rozmiar pasujący do zastosowanej podstawy.

Selektywność bezpieczników topikowych

W instalacji przemysłowej często występuje kilka kolejnych poziomów zabezpieczeń – od rozdzielnicy głównej przez rozdzielnice lokalne aż po poszczególne maszyny i odbiorniki. Ich parametry powinny być skoordynowane w taki sposób, aby awaria jednego obwodu nie powodowała niepotrzebnego wyłączenia większej części instalacji.

Selektywność oznacza takie współdziałanie zabezpieczeń, aby w przypadku zwarcia w pierwszej kolejności zadziałało zabezpieczenie znajdujące się najbliżej miejsca uszkodzenia. Jej ocena wymaga porównania charakterystyk czasowo-prądowych oraz – szczególnie w zakresie dużych prądów zwarciowych – danych dotyczących energii przepuszczanej.

Nie należy zatem zakładać, że samo zastosowanie wkładki o większym prądzie znamionowym na wyższym poziomie automatycznie zapewnia selektywność. Do dokładnej oceny należy korzystać z danych i tabel koordynacyjnych udostępnianych przez producentów aparatury.

Najczęstsze błędy przy doborze wkładek topikowych

Jednym z podstawowych błędów jest dobieranie wkładki wyłącznie na podstawie jej prądu znamionowego. Oznaczenie 32 A czy 63 A nie określa jeszcze sposobu działania zabezpieczenia. Wkładki gG i aM o tej samej wartości In mają inne przeznaczenie i nie mogą być automatycznie stosowane zamiennie.

Błędem jest również nieuwzględnianie prądu rozruchowego silnika. Jeżeli charakterystyka wkładki nie jest dopasowana do przebiegu rozruchu, może dochodzić do jej zadziałania mimo braku awarii. Odwrotnym problemem jest zastosowanie zabezpieczenia zbyt odpornego na przeciążenia bez zapewnienia odpowiedniej dodatkowej ochrony.

Przy wymianie wkładki trzeba również ustalić przyczynę jej zadziałania. Zastąpienie przepalonego zabezpieczenia wkładką o większym prądzie znamionowym bez sprawdzenia obwodu może spowodować utratę wymaganej ochrony przewodów lub urządzeń.
