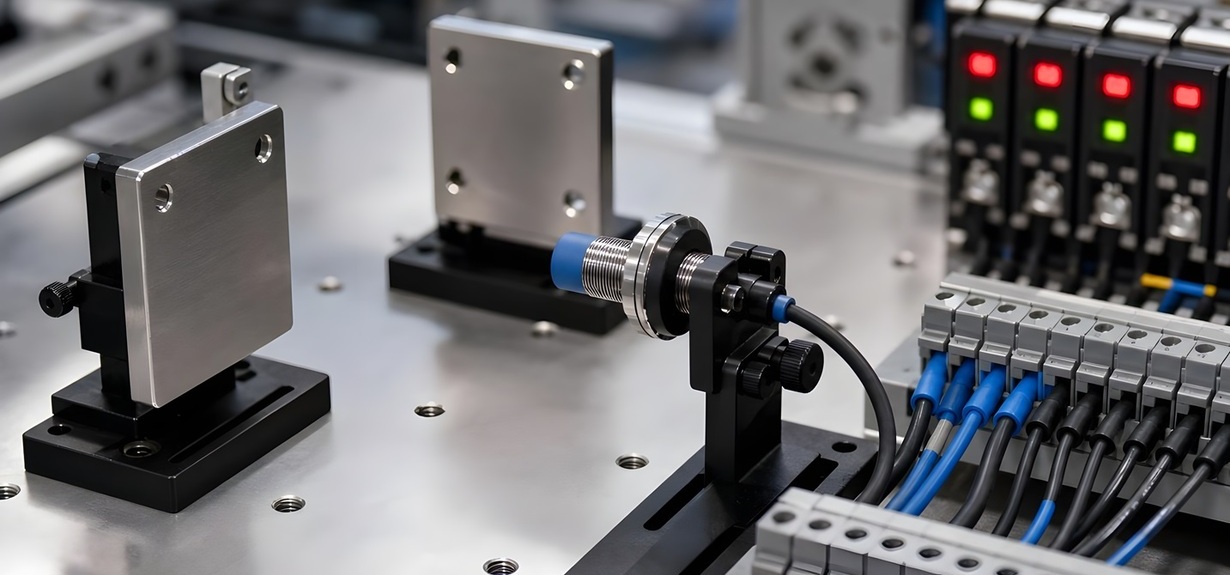

Czujniki zbliżeniowe - indukcyjne, pojemnościowe, optyczne - jak wybrać właściwy?
Czujniki zbliżeniowe umożliwiają wykrywanie obecności, położenia lub przemieszczania się obiektów bez konieczności mechanicznego kontaktu z nimi. Są powszechnie stosowane w automatyce przemysłowej, m.in. przy kontroli pozycji elementów maszyn, zliczaniu detali czy nadzorowaniu procesów produkcyjnych. Wybór odpowiedniego rozwiązania zależy nie tylko od wykrywanego materiału, lecz także od wymaganego zasięgu, warunków otoczenia, sposobu montażu i współpracy z układem sterowania. Wyjaśniamy, czym różnią się czujniki indukcyjne, pojemnościowe i optyczne oraz co sprawdzić przed ich wyborem.
Z tego artykułu dowiesz się:
- na jakiej zasadzie działają czujniki zbliżeniowe;
- czym różnią się czujniki indukcyjne, pojemnościowe i optyczne;
- jakie materiały mogą wykrywać poszczególne rozwiązania;
- od czego zależy rzeczywisty zasięg detekcji;
- jakie znaczenie mają PNP, NPN, NO i NC;
- co uwzględnić przy wyborze czujnika do maszyny.
Jak działają czujniki zbliżeniowe?
Czujnik zbliżeniowy wykrywa obiekt bez konieczności fizycznego kontaktu z jego powierzchnią. Sposób detekcji zależy jednak od zastosowanej technologii. Czujniki indukcyjne wykorzystują pole elektromagnetyczne, pojemnościowe reagują na zmianę pojemności układu, natomiast rozwiązania optyczne wykorzystują światło emitowane i odbierane przez odpowiednie elementy czujnika.
Brak mechanicznego styku z wykrywanym detalem ogranicza zużycie wynikające z samego procesu detekcji i pozwala stosować takie urządzenia w szybko pracujących układach automatyki. Czujniki mogą przekazywać do sterownika informację np. o osiągnięciu określonej pozycji przez element maszyny, pojawieniu się produktu na przenośniku lub obecności materiału w kontrolowanym miejscu.
Nie oznacza to jednak, że wszystkie rodzaje czujników można stosować zamiennie. Każda technologia ma określone możliwości i ograniczenia. Przed wyborem trzeba ustalić przede wszystkim, co ma być wykrywane, z jakiej odległości i w jakich warunkach.
Czujniki indukcyjne – wykrywanie elementów metalowych
Czujniki indukcyjne należą do często stosowanych rozwiązań w automatyce maszynowej. Wytwarzają pole elektromagnetyczne w obszarze aktywnym. Zbliżenie metalowego obiektu powoduje zmianę warunków pracy układu, którą elektronika czujnika przetwarza na sygnał wyjściowy.
Technologia ta jest przeznaczona przede wszystkim do bezkontaktowego wykrywania metali. Czujniki indukcyjne mogą służyć m.in. do kontroli położenia metalowych części maszyn, wykrywania detali na stanowiskach produkcyjnych czy określania pozycji mechanizmów.
Ważne jest jednak, że deklarowany zasięg znamionowy nie oznacza identycznej odległości detekcji dla każdego metalu. Parametry katalogowe są określane w zdefiniowanych warunkach i przy użyciu określonego obiektu odniesienia. Inne materiały mogą powodować zmianę osiągalnego zasięgu. Znaczenie mają również rozmiary i kształt obiektu.
Przy wyborze należy więc korzystać z danych producenta dotyczących konkretnego modelu, a nie zakładać, że każdy czujnik indukcyjny o podanym zasięgu będzie identycznie wykrywał wszystkie elementy metalowe.
Czujniki pojemnościowe – detekcja metali i materiałów niemetalowych
Czujniki pojemnościowe wykorzystują zmianę pojemności elektrycznej występującą po zbliżeniu obiektu do powierzchni aktywnej. Dzięki temu mogą reagować zarówno na materiały przewodzące, jak i nieprzewodzące. Pozwala to wykrywać nie tylko metale, ale również odpowiednio dobrane tworzywa sztuczne, szkło, drewno, papier, materiały sypkie czy ciecze.
Właściwość ta sprawia, że czujniki pojemnościowe znajdują zastosowanie m.in. przy kontroli obecności produktu oraz w wybranych układach kontroli poziomu. W pewnych warunkach możliwe jest wykrywanie materiału przez niemetalową ściankę zbiornika, jednak możliwość takiego zastosowania zależy od właściwości materiału, konstrukcji zbiornika oraz parametrów czujnika.
Na działanie wpływa m.in. przenikalność elektryczna wykrywanego medium. Istotne mogą być również wilgotność, osady, zabrudzenia czy zmiany warunków otoczenia. Niektóre modele umożliwiają regulację czułości, co ułatwia dopasowanie punktu przełączania do konkretnej aplikacji.
Większa różnorodność wykrywanych materiałów nie oznacza więc, że czujnik pojemnościowy jest zawsze lepszym rozwiązaniem od indukcyjnego. Wybór zależy od warunków procesu.
Czujniki optyczne – duży wybór sposobów detekcji
Czujniki optyczne wykorzystują promieniowanie świetlne, najczęściej z zakresu światła widzialnego lub podczerwieni. W zależności od konstrukcji nadajnik i odbiornik mogą znajdować się w jednej obudowie albo stanowić oddzielne elementy.
Jednym z rozwiązań są czujniki refleksyjne, współpracujące z elementem odblaskowym. Wykrywany przedmiot przerywa lub odpowiednio zmienia wiązkę biegnącą pomiędzy czujnikiem a reflektorem. Inną grupę stanowią czujniki odbiciowe, w których światło wraca do odbiornika po odbiciu od samego wykrywanego obiektu. Stosowane są również bariery optyczne z oddzielnym nadajnikiem i odbiornikiem.
Technologia optyczna pozwala uzyskiwać zasięgi większe niż w przypadku wielu typowych czujników indukcyjnych i pojemnościowych. Sprawdza się m.in. przy zliczaniu produktów, kontroli ich obecności i położenia oraz detekcji na przenośnikach.
Skuteczność wykrywania może jednak zależeć od koloru, połysku, przezroczystości i geometrii obiektu, a także od zabrudzenia elementów optycznych. Dlatego rodzaj czujnika optycznego należy dopasować do konkretnego zadania.
Zasięg czujnika zbliżeniowego – dlaczego dane katalogowe są ważne?
Jednym z podstawowych parametrów czujnika jest jego zasięg działania. Wartości podawanej w katalogu nie należy jednak traktować jako gwarantowanej odległości wykrywania dowolnego obiektu w każdych warunkach.
W przypadku czujników indukcyjnych znaczenie ma m.in. materiał, z którego wykonany jest detal. Dla czujników pojemnościowych istotne są właściwości elektryczne wykrywanego materiału i otoczenia. W rozwiązaniach optycznych na detekcję mogą wpływać powierzchnia, kolor i przezroczystość przedmiotu oraz wybrana zasada działania.
Znaczenie ma także sposób zabudowy czujnika. Dla niektórych czujników indukcyjnych producent określa możliwość montażu czoła równo z metalową powierzchnią, podczas gdy inne wymagają zachowania odpowiedniej wolnej przestrzeni wokół części aktywnej.
Dlatego przy projektowaniu instalacji należy uwzględniać wartości oraz warunki określone w dokumentacji technicznej. Pozwala to zachować odpowiedni margines pracy zamiast projektować układ na granicy deklarowanych możliwości czujnika.
PNP, NPN, NO i NC – co oznaczają parametry wyjścia?
Po wyborze technologii detekcji trzeba dopasować czujnik do elektrycznej części układu sterowania. W przypadku czujników z wyjściem tranzystorowym często spotyka się określenia PNP i NPN. Informują one o sposobie działania wyjścia i mają znaczenie dla prawidłowego połączenia urządzenia z wejściem sterownika PLC lub innym elementem układu.
W uproszczeniu wyjście PNP po aktywacji podaje potencjał dodatni na wyjście, natomiast NPN przełącza wyjście w kierunku potencjału odniesienia 0 V. Typ wyjścia należy dobrać do konfiguracji wejścia urządzenia, z którym czujnik będzie współpracował. Nie powinno się zakładać zamienności obu rozwiązań bez sprawdzenia schematu elektrycznego.
Oznaczenia NO i NC odnoszą się natomiast do stanu funkcji wyjścia. NO oznacza funkcję normalnie otwartą, a NC – normalnie zamkniętą. Dostępne są również czujniki umożliwiające wybór sposobu działania lub wyposażone w dodatkowe wyjścia.
Przed podłączeniem należy sprawdzić schemat producenta, napięcie zasilania oraz dopuszczalne parametry elektryczne wyjścia.
Warunki otoczenia a wybór czujnika
Nawet prawidłowo dobrana zasada detekcji nie gwarantuje poprawnej pracy, jeżeli czujnik nie jest przystosowany do środowiska, w którym zostanie zamontowany. W maszynach przemysłowych urządzenia mogą być narażone na pył, wodę, oleje, chłodziwa, drgania, uderzenia oraz wysoką lub niską temperaturę.
Przy wyborze należy sprawdzić stopień ochrony IP, dopuszczalny zakres temperatur oraz odporność materiałów obudowy i przewodu na czynniki występujące w danej aplikacji. Sam wysoki stopień IP nie oznacza odporności na wszystkie substancje chemiczne czy warunki mechaniczne.
W przypadku czujników optycznych szczególnego znaczenia nabiera możliwość zabrudzenia powierzchni odpowiedzialnej za emisję i odbiór światła. W czujnikach pojemnościowych osady lub wilgoć mogą wpływać na warunki detekcji. Czujniki indukcyjne są mniej zależne od właściwości optycznych obiektu, ale również muszą być dobrane do temperatury, środowiska i sposobu montażu.
Warunki otoczenia powinny być więc analizowane już na początku doboru, a nie dopiero po wyborze konkretnego modelu.
Jak wybrać czujnik zbliżeniowy do konkretnej aplikacji?
Dobór warto rozpocząć od dokładnego określenia zadania. Jeżeli wykrywany jest metalowy element znajdujący się w niewielkiej odległości od czujnika, naturalnym punktem wyjścia może być rozwiązanie indukcyjne. Przy materiałach niemetalowych można rozważyć czujnik pojemnościowy lub odpowiedni czujnik optyczny.
Rodzaj materiału to jednak dopiero pierwszy etap. Następnie trzeba określić wymaganą odległość detekcji, wielkość i sposób przemieszczania się obiektu, miejsce montażu oraz warunki otoczenia. W przypadku szybkich procesów znaczenie może mieć również częstotliwość przełączania lub czas reakcji.
Kolejnym krokiem jest dopasowanie parametrów elektrycznych: napięcia zasilania, rodzaju wyjścia, sposobu przełączania i połączenia ze sterownikiem. Należy też sprawdzić typ przyłącza – przewód stały albo złącze – oraz wymagania dotyczące montażu.
Nie warto zatem wybierać czujnika wyłącznie na podstawie określenia „indukcyjny 10 mm” czy „optyczny 2 m”. Dopiero zestawienie parametrów urządzenia z wymaganiami rzeczywistej aplikacji pozwala ocenić jego przydatność.
