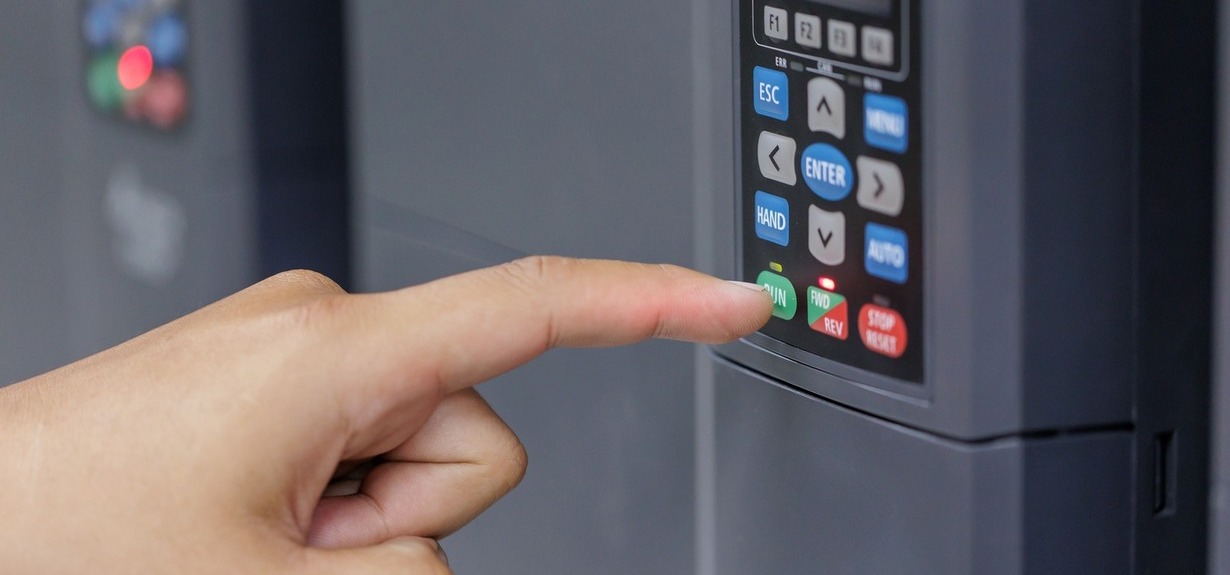

Falownik 1-fazowy czy 3-fazowy – jak dobrać napęd do silnika i instalacji

Dobór falownika zaczyna się od prostego pytania: jakie zasilanie jest dostępne i jak pracuje silnik w realnym układzie. Różnice między wersją 1-fazową a 3-fazową wpływają na napięcie wyjściowe, prądy, zabezpieczenia, sposób połączenia uzwojeń, kulturę pracy napędu i koszty eksploatacji. Ten artykuł porządkuje najważniejsze parametry i pokazuje, jak uniknąć typowych błędów już na etapie wyboru urządzenia.

Z artykułu dowiesz się:

• jak porównać zasilanie 1×230 V i 3×400 V przed wyborem napędu,
• które dane z tabliczki silnika decydują o doborze falownika,
• jak rozpoznać, kiedy układ 1-fazowy ma sens, a kiedy lepszy jest 3-fazowy,
• jak dobrać połączenie uzwojeń i uniknąć spadku momentu,
• jakie błędy instalacyjne najczęściej wywołują przeciążenia i zakłócenia,
• jak ocenić wpływ falownika na koszty energii i serwisu.

Czym różni się falownik 1-fazowy od 3-fazowego?

Podstawowa różnica między falownikiem jednofazowym a trójfazowym dotyczy sposobu zasilania urządzenia. Falownik jednofazowy jest zasilany napięciem 1×230 V, natomiast falownik trójfazowy – 3×400 V. W obu przypadkach na wyjściu falownika może być zasilany trójfazowy silnik, jednak parametry wyjściowe muszą odpowiadać jego napięciu znamionowemu i sposobowi połączenia uzwojeń.

Falowniki z wejściem jednofazowym 230 V są rozwiązaniem przeznaczonym przede wszystkim do napędów o mniejszej mocy – w praktyce występują w wykonaniach do około 3 kW. Pozwalają zastosować trójfazowy silnik w miejscu, w którym dostępne jest wyłącznie zasilanie jednofazowe. Trzeba jednak pamiętać, że po stronie wejściowej cały prąd pobierany jest z jednej fazy, dlatego przy doborze należy zweryfikować obciążalność przewodów oraz parametry zastosowanych zabezpieczeń.

Przy napędach o większej mocy standardowym rozwiązaniem są falowniki trójfazowe zasilane napięciem 3×400 V. Obciążenie rozkłada się wówczas pomiędzy trzy fazy, co jest szczególnie istotne w instalacjach przemysłowych i układach obejmujących kilka napędów. Zasilanie trójfazowe pozwala również uniknąć nadmiernego obciążania pojedynczej fazy instalacji.

Przed doborem falownika należy sprawdzić:

• dostępne napięcie zasilania – 230 V lub 400 V;
• moc i prąd znamionowy silnika;
• napięcie znamionowe silnika i sposób połączenia jego uzwojeń;
• parametry zabezpieczeń i przewodów zasilających;
• warunki montażu i chłodzenia falownika;
• liczbę napędów pracujących w danej części instalacji.

Ostateczny dobór powinien opierać się na parametrach konkretnego silnika i falownika oraz wymaganiach aplikacji, a nie wyłącznie na dostępnej wartości napięcia zasilania.

Jak dobrać falownik do mocy silnika

Dobór napędu po stronie silnika zaczyna się od danych z tabliczki znamionowej. Trzeba odczytać moc znamionową w kW, ale przy wyborze falownika ważniejszy jest prąd znamionowy silnika w A, bo to on decyduje o dopasowaniu prądowym urządzenia i ryzyku przeciążenia. Znaczenie ma też napięcie znamionowe, wariant uzwojeń Δ/Y 230/400 V, częstotliwość 50 Hz oraz prędkość obrotowa. Parametry cos φ i sprawność ułatwiają ocenę rzeczywistego poboru prądu i charakteru pracy.

Przy falowniku zasilanym 1×230 V na wyjściu pojawia się zwykle 3×230 V, więc silnik 230/400 V wymaga przełączenia w trójkąt. Pozostawienie układu gwiazda przy tym napięciu obniża dostępny moment, pogarsza rozruch i zwiększa ryzyko przegrzewania uzwojeń. Dobór obejmuje też proces: lekki rozruch wentylatora stawia inne wymagania niż przenośnik, sprężarka lub napęd z dużą bezwładnością, gdzie liczą się moment rozruchowy i przeciążalność.

Parametry, które musisz mieć przed doborem

• prąd znamionowy silnika,
• napięcie i możliwe połączenie Δ/Y,
• typ obciążenia i wymagany moment,
• cykl pracy, liczba startów, rampa przyspieszania,
• sposób zatrzymania, w tym hamowanie DC,
• temperatura i zapylenie otoczenia.
• wymagany standard komunikacji

Dobrze ustawione rampy ograniczają udary prądowe i szarpnięcia mechaniczne, a to zmniejsza obciążenie łożysk, przekładni, sprzęgieł oraz uzwojeń.

Jakie znaczenie ma sposób zasilania

Sposób zasilania decyduje o tym, czy napęd będzie rozwiązaniem prostym, czy przygotowanym na większe obciążenia. Układ 1-fazowy ma sens tam, gdzie brak sieci 400 V, moc jest niewielka, rozruch łagodny, a modernizacja ma odbyć się bez przebudowy rozdzielnicy. Wersja 3-fazowa lepiej sprawdza się przy wyższych mocach, gdy rośnie dynamika pracy, pojawiają się częste starty, cięższy rozruch i potrzeba stabilnego momentu przy równym obciążeniu sieci.

Konfiguracja wygląda prosto, ale wymaga kontroli danych: wejście falownika 1×230 V, wyjście 3×230 V, a potem poprawne podłączenie, jeśli silnik 3-fazowy ma uzwojenia zgodne z takim napięciem. Najpierw sprawdza się tabliczkę, potem prąd i układ połączeń. Bez tego łatwo o błędny dobór. W praktyce takie rozwiązanie trafia do małych układów, natomiast większe maszyny przemysłowe częściej korzystają z zasilania trójfazowego.

W sterowaniu znaczenie ma charakter procesu. sterowanie V/f wystarcza zwykle tam, gdzie pracują pompy, wentylatory i systemy HVAC. Przy zmiennym obciążeniu, niskich obrotach lub gdy pracuje przenośnik, dokładniejszą kontrolę daje sterowanie wektorowe. Podobnie w aplikacjach CNC.

• Szybka decyzja: wybierz 1F, gdy… brak 400 V, moc jest mała, rozruch łagodny, układ ma działać bez dużej ingerencji w instalację.
• Wybierz 3F, gdy… obciążenie jest dynamiczne, rozruch ciężki, moment ma być stabilny, a napęd pracuje intensywnie.

Najczęstsze błędy przy doborze falownika

Najczęstsze błędy przy doborze falownika nie wynikają z samej mocy napędu, lecz z pominięcia warunków instalacji i eksploatacji. Zbyt mały przekrój przewodów, źle dobrane zabezpieczenie nadprądowe lub zabezpieczenia różnicowoprądowe niezgodne z wytycznymi producenta zwiększają ryzyko wyłączeń. Podobnie działa słaba wentylacja, wysoka temperatura, zapylenie i wiązki kablowe bez uwzględnienia deratingu. Duże znaczenie ma też poprawne uziemienie PE oraz sposób prowadzenia ekranów.

Falownik wpływa na EMC, a jednocześnie jest wrażliwy na jakość zasilania. Przy długich połączeniach między napędem a silnikiem źle dobrany kabel silnikowy podnosi ryzyko problemów izolacji i zakłóceń, dlatego czasem stosuje się dławiki, filtry EMC oraz filtr dU/dt lub sinus. Krótkie czasy zatrzymania i duża bezwładność układu wskazują na rezystor hamujący, który odciąża obwód pośredni podczas hamowania.

Od strony obsługi liczą się wejścia i wyjścia, komunikacja RS-485 Modbus oraz diagnostyka falownika, czyli rejestr błędów, monitoring prądu i temperatury oraz liczniki pracy. Te funkcje ograniczają przestoje. W ekonomice znaczenie ma nie tylko energia, ale też serwis. W układach pomp, wentylatorów i HVAC najwyższe ROI pojawia się zwykle tam, gdzie prędkość zastępuje dławienie przepływu, a łagodna praca zmniejsza zużycie mechaniczne.
