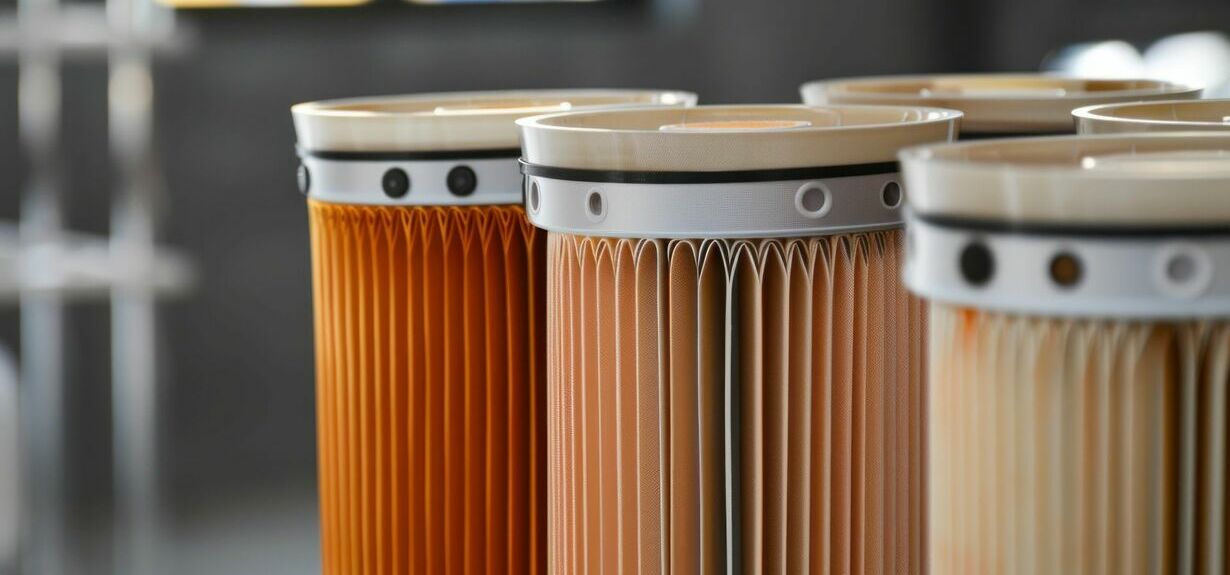

Jak dobrać filtr hydrauliczny? Ciśnienie, przepływ i dokładność filtracji

Prawidłowy dobór filtra hydraulicznego ma bezpośredni wpływ na żywotność całego układu, stabilność jego pracy oraz koszty eksploatacji. Z tego artykułu dowiesz się, jak ocenić ciśnienie robocze, natężenie przepływu i dokładność filtracji, aby wybrać rozwiązanie idealnie dopasowane do specyfiki Twojej instalacji. To prosty sposób, by skutecznie ograniczyć awarie, spowolnić zużycie podzespołów i zabezpieczyć olej przed zanieczyszczeniami.

Do czego służy filtr hydrauliczny?

Filtr hydrauliczny odpowiada za oczyszczanie cieczy roboczej i pełni kluczową rolę w ochronie układu. Zatrzymuje drobinki metalu, pył oraz resztki uszczelnień krążące w obiegu. Gdy zanieczyszczenia pozostają w oleju, drastycznie przyspieszają zużycie pomp, zaworów i siłowników. Biorąc pod uwagę drobiny ścierne – nawet te o wielkości kilku mikronów – pogarszają one precyzję pracy i zwiększają ryzyko zatarcia podzespołów. Czysty olej hydrauliczny gwarantuje optymalne smarowanie i pozwala utrzymać stabilne parametry robocze całej instalacji.

Skuteczna filtracja bezpośrednio przekłada się na wyższą trwałość maszyn i mniejszą liczbę przestojów serwisowych. Gdy medium zachowuje odpowiednią klasę czystości, elementy wykonawcze pracują płynnie, a sterowanie jest przewidywalne. Dobrze dobrany filtr hydrauliczny nie tylko usuwa cząstki stałe, ale też ogranicza ilość produktów starzenia oleju, chroniąc układ przed stopniową degradacją i zapewniając bezawaryjną pracę przez długi czas.

Jakie są rodzaje filtrów stosowanych w układach hydraulicznych?

W hydraulice siłowej stosuje się kilka typów filtracji, a każdy z nich pełni osobną funkcję w obiegu medium:

• Filtr ssawny – montowany przed pompą hydrauliczną, bezpośrednio w zbiorniku lub na linii ssawnej. Zatrzymuje większe zanieczyszczenia, chroniąc pompę przed uszkodzeniem mechanicznym. Wykazuje niski opór przepływu, zapobiegając zjawisku kawitacji.
• Filtr ciśnieniowy – montowany za pompą, na linii tłocznej. Pracuje pod pełnym ciśnieniem układu i chroni najbardziej wrażliwe komponenty (np. zawory proporcjonalne, serwozawory) przed drobnymi zanieczyszczeniami.
• Filtr powrotny – montowany na linii powrotnej przed wlotem do zbiornika. Oczyszcza medium zebrane z całego układu, wyłapując cząstki powstałe w procesie eksploatacji elementów wykonawczych.

O skuteczności całej instalacji decyduje precyzyjny dobór każdego filtra do miejsca jego montażu, uwzględniający specyfikę przepływu, zakres ciśnień i wymagany poziom czystości oleju.

Jak dobrać filtr hydrauliczny do ciśnienia roboczego instalacji?

Dobór filtra należy rozpocząć od analizy parametrów pracy układu, gdzie najważniejszym czynnikiem jest ciśnienie robocze. Od niego zależy wytrzymałość mechaniczna obudowy oraz samego wkładu filtracyjnego. Producent podaje zazwyczaj dopuszczalne ciśnienie pracy ciągłej oraz maksymalne ciśnienie chwilowe (skoki ciśnienia). Oba te parametry trzeba koniecznie odnieść do rzeczywistych warunków w maszynie, uwzględniając szczytowe obciążenia występujące podczas rozruchu czy zmiany kierunku ruchu.

Zastosowanie elementu o zbyt niskiej wytrzymałości stwarza poważne ryzyko. Jeśli komponent nie posiada odpowiedniego zapasu ciśnieniowego, może dojść do odkształcenia korpusu, rozszczelnienia obudowy lub pęknięcia materiału filtracyjnego. Taka awaria natychmiast pozbawia układ ochrony i naraża go na kosztowne uszkodzenia. Kluczowa jest zatem solidna budowa korpusu oraz wysoka odporność materiałów zastosowanych wewnątrz filtra.

Jak dobrać przepływ nominalny filtra hydraulicznego?

Przepływ nominalny filtra musi odpowiadać maksymalnej ilości medium, jaka może przez niego przepływać w danym punkcie instalacji. Parametr ten określa zakres pracy bez wywoływania nadmiernego oporu hydraulicznego. Zbyt mały filtr ogranicza swobodny przepływ oleju i generuje wysoki spadek ciśnienia, co prowadzi do niepotrzebnych strat energii, wzrostu temperatury układu i szybszego zużycia wkładu.

W praktyce filtr dobiera się z odpowiednim zapasem przepływu. Taki margines zwiększa stabilność pracy i ułatwia utrzymanie skutecznej filtracji przy szczytowych obciążeniach. Z drugiej strony, skrajnie zawyżony filtr hydrauliczny podnosi koszty zakupu, zajmuje więcej miejsca i może utrudniać osiągnięcie optymalnych warunków pracy w mniejszych obiegach. Najlepsze rezultaty daje kalkulacja oparta na wydajności pompy i rzeczywistym natężeniu przepływu w danej gałęzi układu.

Jaką dokładność filtracji wybrać: 2, 5, 10 czy 20 mikronów?

Wybór stopnia oczyszczania zależy od czułości zastosowanych podzespołów oraz warunków eksploatacji. Dokładność filtracji podawana w mikronach określa wielkość cząstek zatrzymywanych przez wkład – im niższa wartość, tym wyższy poziom ochrony:

• 2–3 mikrony – stosowane w układach z precyzyjnymi serwozaworami i zaworami proporcjonalnymi.
• 5–10 mikronów – standardowa dokładność dla większości nowoczesnych instalacji przemysłowych z pompami tłoczkowymi i rozdzielaczami suwakowymi.
• 16–25 mikronów – wybierane do mniej wrażliwych układów z pompami zębatymi lub jako filtracja wstępna na liniach powrotnych.

Warto pamiętać, że skrajnie gęsty wkład stawia większy opór i szybciej ulega zapchaniu, co wymusza częstszą wymianę. Z kolei zbyt niska dokładność nie zapewni właściwej ochrony precyzyjnym elementom. Prawidłowy dobór powinien więc bilansować wymagania czystości stawiane przez producentów podzespołów z miejscem montażu samego filtra.

Co oznaczają współczynnik Beta i skuteczność filtra hydraulicznego?

Oceniając jakość wkładu filtracyjnego, nie należy kierować się wyłącznie deklarowaną dokładnością mikronową. Kluczowym wskaźnikiem jest współczynnik Beta, który określa stosunek liczby cząstek o danym rozmiarze przed filtrem do ich liczby za filtrem. Jest to iloraz liczby cząstek wpadających do filtra przez liczbę cząstek, które zdołały przez niego przejść.

Na przykład współczynnik Beta o wartości 200 dla cząstek 10 mikronów oznacza, że na 200 cząstek tej wielkości wpadających do filtra, przelatuje przez niego tylko jedna. Przekłada się to bezpośrednio na skuteczność filtracji na poziomie 99,5%. Analiza współczynnika Beta pozwala precyzyjnie porównać wkłady różnych producentów i uniknąć zakupu elementów, które deklarują wysoką dokładność jedynie w opisach marketingowych.

Jak lepkość i temperatura oleju wpływają na dobór filtra?

Lepkość oleju wpływa na opór przepływu przez wkład i ma istotne znaczenie podczas doboru filtra. Zimny olej przy rozruchu maszyny ma znacznie wyższą lepkość, co powoduje gwałtowny wzrost spadku ciśnienia na filtrze. Z tego powodu konstrukcja wkładu oraz wbudowany zawór bypass muszą być dobrane tak, aby przetrwać warunki zimnego startu bez ryzyka uszkodzenia wkładu lub niekontrolowanego otwarcia zaworu przelewowego.

Wraz ze wzrostem temperatury roboczej olej rzednie i łatwiej przepływa przez przegrodę filtracyjną. Odpowiednio dobrany filtr hydrauliczny gwarantuje stabilną i skuteczną filtrację w całym zakresie temperatur roboczych, zachowując sprawność zarówno podczas rozruchu w niskiej temperaturze, jak i w trakcie długotrwałej pracy pod pełnym obciążeniem.
