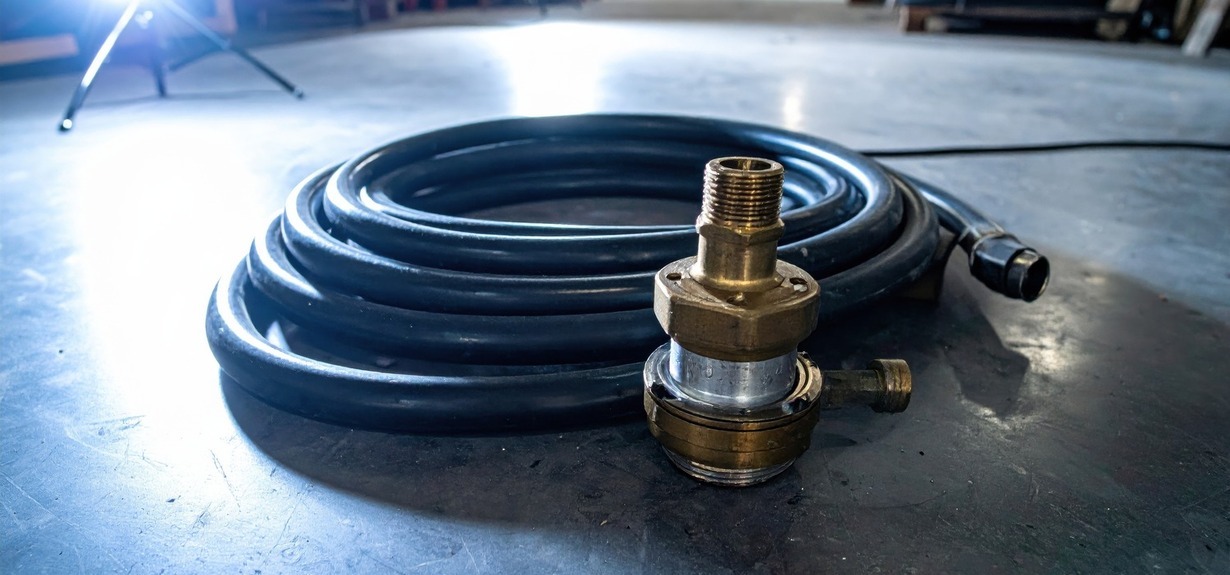

Przewody pneumatyczne – oznaczenia, średnice, materiały i dobór do instalacji

15 - 06 - 2026

Spis treści

1. Jak czytać oznaczenia przewodów pneumatycznych

2. Jak dobrać średnicę przewodu do przepływu i ciśnienia

3. PU, PA, PE, PTFE - jaki materiał wybrać

4. Jak prowadzić i mocować przewody pneumatyczne

Dobór przewodu pneumatycznego wpływa na szczelność układu, stabilność pracy siłowników, czas reakcji zaworów i łatwość serwisu. Znaczenie mają nie tylko materiał i średnica, ale też sposób oznaczenia, prowadzenia oraz dopasowanie do złączek i warunków otoczenia. Poniżej zebrano zasady, które porządkują temat od identyfikacji linii po montaż i eksploatację w instalacjach przemysłowych.

Z artykułu dowiesz się:

jak odczytywać oznaczenia przewodów w instalacji pneumatycznej,
jakie parametry wpływają na dobór średnicy i przepływ,
które materiały sprawdzają się przy różnych warunkach pracy,
jak rozpoznać zgodność przewodu ze złączkami i sposobem montażu,
jak prowadzenie tras wpływa na trwałość i bezawaryjność układu,
jak ograniczyć spadki ciśnienia, zużycie energii i ryzyko przestojów.

Jak czytać oznaczenia przewodów pneumatycznych

Przewody pneumatyczne odpowiadają za przesył sprężonego powietrza między źródłem zasilania, zaworami, wyspami zaworowymi, dławikami i siłownikami. W praktyce nazwy „przewód” i „wąż” pojawiają się zamiennie, choć wąż zwykle oznacza odcinek bardziej elastyczny. Pneumatyka pracuje na powietrzu, a hydraulika na cieczy. To przekłada się na inne ciśnienia robocze, inną szczelność i inne wymagania dla materiałów.

W maszynach z wieloma sekcjami oznaczenia przewodów pneumatycznych skracają diagnostykę, ograniczają błędne podłączenia i porządkują serwis zgodnie ze schematem. Stosuje się jednolity system kolorów, opisy alfanumeryczne zgodne z dokumentacją, etykiety samolaminujące odporne na oleje i smary, znaczniki zatrzaskowe oraz trwałe oznaczenia termokurczliwe na przewodach PU i PA. Sam kolor nie wystarcza.

Zakładowy standard identyfikacji obejmuje oba końce linii oraz odcinki newralgiczne w korytach, osłonach i wiązkach. Czytelny kod przyjmuje formę [sekcja]-[zawór]-[port]-[odbiornik]. Taki zapis utrzymuje spójność z dokumentacją UR, numeracją listew i oznaczeniami złączy. Po kilku latach eksploatacji właśnie ta konsekwencja decyduje o szybkim odnalezieniu właściwego obwodu.

spójny system oznaczeń dla całej maszyny,
etykiety odporne na smary, oleje i ścieranie,
czytelność po latach pracy i po czyszczeniu,
oznaczanie obu końców oraz miejsc newralgicznych,
unikanie koloru jako jedynego kodu,
zgodność z numeracją w dokumentacji i na złączach.

Jak dobrać średnicę przewodu do przepływu i ciśnienia

Średnica przewodu decyduje o oporach przepływu, czasie napełniania i odpowietrzania siłowników, stabilności parametrów w cyklu oraz o stratach ciśnienia. To element krytyczny. Zbyt mały przekrój zwiększa opory przepływu, podnosi spadki ciśnienia przy szczytowym poborze i spowalnia ruchy. Układ staje się też bardziej wrażliwy na kolanka, dławiki i szybkozłączki.

Zbyt duża średnica działa inaczej. Rośnie objętość do napełnienia, a reakcja układu staje się mniej zwrotna. Większe są też gabaryty wiązek, co utrudnia montaż w ciasnych przestrzeniach. Dobór opiera się na długości trasy, liczbie załamań, łącznym zużyciu powietrza, cyklu pracy, jednoczesności ruchów oraz różnicy między ciśnieniem zasilania i ciśnieniem przy odbiorniku.

W praktyce przewody PU spotyka się często w zakresie około 3-16 mm średnicy zewnętrznej, a PA występuje szerzej, typowo nawet do około 28 mm i przy wyższych ciśnieniach. Tabela poniżej porządkuje najważniejsze zależności.

Dobór średnicy - co sprawdzić i jaki ma wpływ

Parametr	Skutek zaniżenia średnicy	Skutek zawyżenia średnicy	Wskazówka praktyczna
długość	większe spadki ciśnienia na trasie	większa objętość linii do napełnienia	dla długich odcinków stosuj większą magistralę
przepływ i zużycie	wolniejsze napełnianie odbiorników	opóźniona reakcja układu	dobieraj średnicę do szczytowego poboru
jednoczesność ruchów	spadki przy pracy kilku odbiorników	zbędny wzrost gabarytów wiązki	uwzględnij najbardziej obciążony moment cyklu
liczba złączek	silniejszy efekt dławienia	trudniejszy montaż w zabudowie	ogranicz liczbę załamań i zbędnych połączeń

PU, PA, PE, PTFE - jaki materiał wybrać

Materiały przewodów pneumatycznych dobiera się do temperatury, chemii, ruchu i typu złączki. Przewód PU wyróżnia elastyczność, mały promień gięcia i odporność na ścieranie, więc dobrze pracuje w układach dynamicznych. PA jest sztywniejszy, lepiej znosi wyższe ciśnienia i kontakt z wieloma mediami, lecz po zbyt ciasnym zgięciu potrafi utrwalić załamanie. PE ma małą masę i dobrą odporność chemiczną, ale słabiej znosi ostre łuki. PTFE pracuje w trudnej chemii i przy wyższej temperaturze, jednak przy części złączek zaciskowych wymaga tulejek wzmacniających.

Silikon sprawdza się w aplikacjach higienicznych i przy dużych wahaniach temperatury. NBR bywa stosowany do narzędzi pneumatycznych i większych przepływów. PVC zbrojone trafia do instalacji technicznych powietrza i wody, zwykle na króćce z opaskami. Do złączek wtykowych dobiera się przewody o kalibrowanej średnicy zewnętrznej, najczęściej PU, do skręcanych częściej PA lub PE, a do króćców przewody techniczne o odpowiedniej elastyczności.

Zapis 8×6 oznacza średnicę zewnętrzną i wewnętrzną, a 8×1 średnicę zewnętrzną oraz grubość ścianki. Ten detal ma znaczenie. Nadruk producenta na przewodzie zwykle podaje materiał i wymiar. Tabela ułatwia porównanie najczęstszych rozwiązań.

Materiał	Mocne strony	Ograniczenia lub ryzyka	Typowe zastosowania	Uwagi montażowe
PU	elastyczność, mały promień gięcia, odporność na ścieranie	niższa temperatura pracy niż PA	układy dynamiczne, roboty, osie ruchome	dobry do złączek wtykowych, wymaga kalibracji średnicy
PA	sztywność, wytrzymałość mechaniczna, wyższe ciśnienia	trwałe załamania po zbyt małym promieniu gięcia	stałe trasy, instalacje o większym obciążeniu	często do złączek skręcanych i długich odcinków
PE	niska masa, dobra odporność chemiczna	gorsza praca na ostrych łukach	lekka pneumatyka, wybrane linie pomocnicze	częściej do połączeń skręcanych niż wtykowych
PTFE	wysoka odporność chemiczna i temperaturowa	wyższe wymagania montażowe	farmacja, chemia, żywność	przy złączkach zaciskowych często potrzebne tulejki
Silikon	duża elastyczność, szeroki zakres temperatur	mniejsza odporność mechaniczna	laboratoria, strefy higieniczne	kontrola czystości i zgodności materiałowej
NBR	odporność na oleje, dobra praca przy większych przepływach	większa masa i inna ergonomia prowadzenia	narzędzia pneumatyczne, zasilanie odbiorników	dobór do masy przewodu i sposobu mocowania
PVC zbrojone	uniwersalność, dobra wytrzymałość techniczna	większy promień gięcia niż w PU	powietrze, woda, proste instalacje techniczne	króćce z opaskami, kontrola osadzenia na końcówkach

Jak prowadzić i mocować przewody pneumatyczne

Promień gięcia wpływa bezpośrednio na drożność linii, trwałość materiału i stabilność przepływu. Zbyt ciasne zgięcie tworzy przewężenie, zwiększa opory i przyspiesza zużycie przewodu. W sztywniejszych materiałach prowadzi też do mikropęknięć albo trwałych załamań. W ciasnych przestrzeniach, na przykład w szafach sterowniczych, przy wyspach zaworowych, manipulatorach i robotach, trasa wymaga łagodnych łuków oraz dostępu serwisowego.

Mocowanie przewodów pneumatycznych obejmuje eliminację zwisów, ograniczenie ocierania o krawędzie, tłumienie drgań oraz odseparowanie linii od źródeł ciepła i elementów ruchomych. Przewody prowadzi się w uchwytach, korytach i prowadnicach, a miejsca narażone na przetarcia osłania się peszlami lub osłonami spiralnymi. Na zewnątrz stosuje się warianty odporne na UV, przy chemii dobiera się materiał zgodny z medium, a przy wysokiej temperaturze uwzględnia się zapas dla połączeń i złączek. W branżach regulowanych sprawdza się dane techniczne i wymagane atesty do kontaktu z żywnością.

Dobór oznaczenia, średnicy, materiału i sposobu prowadzenia ogranicza nieszczelności, awarie i przestoje oraz stabilizuje koszty energii. To zamyka cały łańcuch decyzji.

cięcie przewodu prostopadle i kontrola krawędzi,
zachowanie promienia gięcia z danych technicznych,
odciążenie złączek i brak naprężeń na połączeniu,
regularne mocowanie i ochrona przed przetarciem,
test szczelności po montażu,
okresowa kontrola sztywności, pęknięć, przetarć i zabrudzeń.

Przewody pneumatyczne – oznaczenia, średnice, materiały i dobór do instalacji - FAQ

Oznaczanie przewodów pneumatycznych skraca diagnostykę, ogranicza błędne podłączenia i ułatwia pracę z rozbudowaną dokumentacją. W praktyce stosuje się kolory, opisy alfanumeryczne oraz oznaczenia termokurczliwe, aby szybko rozpoznać właściwy obwód. To poprawia bezpieczeństwo serwisu i porządkuje pracę przy wielu sekcjach maszyny.

Dobór średnicy zależy od długości trasy, zużycia powietrza, liczby złączek, jednoczesności odbiorników i wymaganego czasu ruchu. Zbyt mała średnica powoduje dławienie przepływu, spadki ciśnienia i wolniejszą pracę siłowników. Liczy się też liczba kolan oraz różnica między ciśnieniem zasilania a ciśnieniem przy odbiorniku.

Zapis 8×6 oznacza średnicę zewnętrzną i wewnętrzną przewodu, a 8×1 średnicę zewnętrzną oraz grubość ścianki. Taki zapis ułatwia dopasowanie do złączki i porównanie parametrów. W specyfikacji często pojawia się też nadruk producenta z materiałem i wymiarami przewodu.

PU ma większą elastyczność, mały promień gięcia i dobrą odporność na ścieranie, więc dobrze pracuje w ruchu. PA jest sztywniejszy, lepiej znosi wyższe ciśnienia i temperaturę, ale gorzej toleruje ciasne łuki. Wybór zależy od ruchu, wibracji, długości trasy, temperatury i wymagań układu.

Do złączek wtykowych stosuje się zwykle przewody o kalibrowanej średnicy zewnętrznej, często PU. Do złączek skręcanych dobiera się przewody PA lub PE o odpowiednich wymiarach i odporności. Przy złączkach z pierścieniem zaciskowym uwzględnia się czasem tulejki wzmacniające, a przy króćcach stosuje się węże techniczne z opaskami.

Promień gięcia wpływa na drożność linii i żywotność materiału. Zbyt ciasne zgięcie powoduje przewężenia, dławienie przepływu, mikropęknięcia i trwałe załamania. PU zwykle lepiej wraca do pierwotnego kształtu, a PA może odkształcić się trwale, zwłaszcza przy powtarzalnym zginaniu.

Przy UV sprawdzają się warianty stabilizowane lub ciemne. Przy chemikaliach wybiera się materiały o wysokiej odporności, najczęściej PE lub PTFE, zależnie od medium. Przy wyższej temperaturze częściej stosuje się PA, PTFE lub silikon. W branżach regulowanych znaczenie mają też atesty i zgodność materiałowa, w tym do kontaktu z żywnością.

Stabilne mocowanie ogranicza drgania, naprężenia i ocieranie, więc zmniejsza ryzyko rozszczelnień na złączach. Gdy trasa jest odciążona i prowadzona w regularnych odstępach, połączenia pracują równiej, a układ utrzymuje powtarzalność. Efekt to mniej awarii, krótsze przestoje i niższe zużycie energii.
