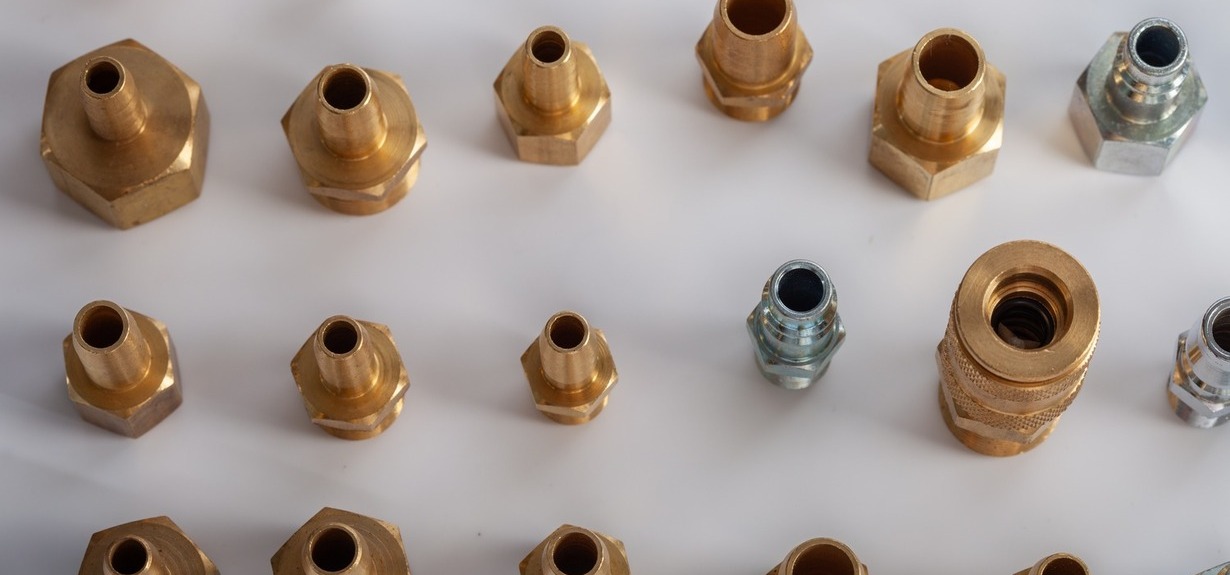

Złączki i końcówki pneumatyczne – rodzaje, gwinty i szczelność połączeń

05 - 06 - 2026

Spis treści

1. Rodzaje końcówek i złączek pneumatycznych

2. Złączki kątowe, T, Y, redukcyjne - konfiguracje trasy przewodów

3. Jak dobrać złączkę do przewodu i ciśnienia roboczego?

4. Jak uszczelniać połączenia pneumatyczne?

Złączki pneumatyczne i końcówki pneumatyczne mają duży wpływ na szczelność instalacji, stabilność pracy oraz ograniczenie strat ciśnienia. To nie tylko drobne elementy łączeniowe, ale realny czynnik decydujący o sprawności całego układu sprężonego powietrza. W artykule zebrano najważniejsze informacje o ich rodzajach, gwintach, zasadach doboru i błędach montażowych, które wpływają na trwałość połączeń.

Z artykułu dowiesz się:

jak rozpoznać złączki i końcówki stosowane w przewodach oraz przy siłownikach,
które połączenia pasują do stałych instalacji, a które do serwisu i automatyki,
jak odróżnić gwinty G, R i NPT oraz uniknąć błędów kompatybilności,
w jaki sposób dobrać średnicę przewodu, ciśnienie i warunki pracy do złączki,
jak uszczelniać połączenia i ograniczać nieszczelności w układzie sprężonego powietrza,
które końcówki siłownikowe pomagają kompensować nieosiowość i drgania.

Rodzaje końcówek i złączek pneumatycznych

Złączki i końcówki pneumatyczne tworzą punkty łączenia między przewodami, armaturą, modułami przygotowania powietrza, rozdzielaczami i siłownikami. Ich zadaniem jest utrzymanie szczelności oraz stabilnego przepływu medium. Gdy połączenie pozostaje pewne, układ pracuje z mniejszymi stratami energii i niższym ryzykiem spadków ciśnienia.

Termin końcówki pneumatyczne obejmuje dwa różne elementy. Pierwsze dotyczą przewodów i węży, gdzie łączą odcinki instalacji lub punkty odbioru. Drugie odnoszą się do osprzętu tłoczyska w siłownikach i łączą napęd z ruchem maszyny. To odrębne grupy, lecz obie decydują o jakości połączenia. W praktyce liczy się brak luzów i brak nieszczelności.

Nieszczelności generują koszty, bo zwiększają zużycie sprężonego powietrza, obniżają ciśnienie robocze i zaburzają pracę odbiorników. W zakładach produkcyjnych prowadzą też do przestojów. Z tego powodu dobór i montaż elementów łączących wpływają bezpośrednio na sprawność całej instalacji.

Złączki kątowe, T, Y, redukcyjne - konfiguracje trasy przewodów

Typ złączki wpływa na przebieg przewodu, liczbę odejść i sposób montażu, dlatego podział obejmuje geometrię elementu oraz technikę wykonania połączenia. Dobór ma znaczenie praktyczne. Od niego zależą szybkość serwisu, możliwość rozbudowy układu i ryzyko nieszczelności przy zmianach konfiguracji.

Ze względu na geometrię i liczbę przyłączy - proste do połączeń liniowych, złączki kątowe do zmiany kierunku, trójniki T i Y do rozgałęzień, czwórniki X, rozdzielacze i listwy rozdzielające do wielu wyjść, złączki redukcyjne do różnych średnic, obrotowe do ruchomych odcinków, szybkozłączki do szybkiego przepinania oraz wersje jednostronnie odcinające do bezpiecznego rozłączania.
Ze względu na sposób łączenia - złączki wtykowe do szybkiego montażu bez narzędzi oraz złączki gwintowane do połączeń bardziej stałych, skręcanych i uszczelnianych przy montażu.

Złączki wtykowe skracają czas prac serwisowych i sprawdzają się na stanowiskach roboczych, w automatyce oraz tam, gdzie układ bywa często zmieniany. Złączki gwintowane montuje się wolniej, ale lepiej pasują do stałych odcinków instalacji, przyłączy armatury i elementów maszyn. W obu rozwiązaniach kluczowe pozostaje dopasowanie średnicy przewodu do złączki, ponieważ zbyt mała lub zbyt duża średnica zwiększa ryzyko spadku ciśnienia, wysunięcia przewodu albo utraty szczelności.

Typ połączenia	Zalety	Ograniczenia	Typowe zastosowania
Wtykowe	szybki montaż, łatwa rozbudowa, prosty serwis	wrażliwość na złe cięcie, drgania, zabrudzenia	stanowiska pracy, automatyka, częste zmiany
Gwintowane	stabilność, wysoka szczelność, trwałość	wolniejszy montaż, potrzeba narzędzi i uszczelnienia	stałe instalacje, armatura, elementy maszyn

Jak dobrać złączkę do przewodu i ciśnienia roboczego?

Dobór końcówki zaczyna się od określenia miejsca pracy i funkcji połączenia, bo inne wymagania dotyczą przewodów zasilających, a inne osprzętu montowanego na tłoczysku. W przypadku przewodów i węży znaczenie ma średnica przewodu, dopuszczalne ciśnienie robocze, temperatura medium oraz warunki otoczenia, w tym wilgoć, pył, kontakt z chemią, drgania i częstotliwość rozłączania. To decyduje o trwałości połączenia. Końcówki wtykowe sprawdzają się tam, gdzie liczy się szybki montaż i serwis, natomiast wersje gwintowane stosuje się częściej w połączeniach mniej zmiennych.

Osobną grupę stanowią końcówki do siłowników, montowane na gwintowanym trzpieniu tłoczyska i odpowiadające za przeniesienie siły na ruchomy element maszyny. Tutaj liczy się geometria połączenia. Końcówka widełkowa tworzy przegub ze sworzniem i dobrze pracuje w układach, w których ruch odbywa się w jednej osi obrotu. Z kolei przegub kulowy, stosowany także jako oczko przegubowe, kompensuje niewielką nieosiowość oraz błędy montażowe, a przy tym ogranicza przenoszenie drgań i bocznych obciążeń na tłoczysko.

Właściwie dobrany osprzęt stabilizuje pracę całego układu. Mniej naprężeń bocznych oznacza płynniejszy ruch siłownika, mniejsze ryzyko zacięć i niższe zużycie prowadzeń oraz uszczelnień. Dobór końcówki nie sprowadza się więc do samego gwintu, lecz obejmuje warunki pracy, sposób prowadzenia ruchu i zgodność mechaniczną połączenia.

Jak uszczelniać połączenia pneumatyczne?

Złączki gwintowane tworzą stabilne i hermetyczne połączenie wtedy, gdy standard gwintu, kierunek prowadzenia przewodu oraz sposób uszczelnienia są dobrane prawidłowo. W praktyce stosuje się gwint wewnętrzny i zewnętrzny, a znormalizowane wymiary ułatwiają łączenie elementów różnych producentów. Kluczowe znaczenie mają gwinty pneumatyczne: G jako BSPP, czyli gwint walcowy, R jako BSPT, czyli gwint stożkowy, oraz NPT, amerykański standard stożkowy o innej geometrii niż BSP. Rozmiar calowy gwintu rurowego nie odpowiada wprost średnicy zmierzonej suwmiarką, ponieważ oznaczenie odnosi się do standardu rurowego, a nie do prostego wymiaru zewnętrznego.

Kompatybilność - co z czym łączyć

G-G
R-R
G-R
NPT nie jest kompatybilny z G i R

Dla G uszczelnienie odbywa się najczęściej na czole, przez podkładkę lub o-ring przewidziany w konstrukcji złączki. Dla BSPT i NPT uszczelnienie wynika z geometrii stożkowej, lecz w praktyce stosuje się uszczelniacz do gwintów; taśma PTFE bywa używana, choć jej fragmenty zanieczyszczają instalację. Połączenia wtykowe wymagają prostego cięcia przewodu, wsunięcia do oporu i krótkiej kontroli osadzenia przez lekkie pociągnięcie. To podstawa szczelność połączeń.

czyste przewody i złączki
właściwy standard gwintu i uszczelnienie
brak nadmiernego dokręcania
kontrola szczelności po montażu
filtracja i osuszanie powietrza

Złączki i końcówki pneumatyczne – rodzaje, gwinty i szczelność połączeń - FAQ

Złączki wtykowe skracają montaż, nie wymagają narzędzi i sprawdzają się tam, gdzie układ bywa często zmieniany. Złączki gwintowane łączą elementy trwalej, ale montuje się je wolniej i zwykle z użyciem uszczelnienia. W praktyce pierwsze trafiają do serwisu, automatyki i stanowisk pracy, a drugie do stałych odcinków instalacji. Błąd montażowy w obu przypadkach obniża szczelność i może powodować spadki ciśnienia.

Dobór obejmuje średnicę przewodu, ciśnienie, temperaturę i warunki otoczenia, w tym wilgoć, pył, chemię oraz drgania. Znaczenie ma też częstotliwość rozłączania układu. Zbyt mała albo zbyt duża średnica przewodu pod złączkę zwiększa ryzyko nieszczelności, wysunięcia przewodu i awarii. Najlepszy efekt daje zgodność wymiaru złączki z parametrami pracy oraz materiałem przewodu.

Najczęściej spotyka się G, R i NPT. G oznacza BSPP, czyli gwint walcowy, R odnosi się do BSPT, czyli gwintu stożkowego, a NPT to standard amerykański o innej geometrii niż BSP. Zasadniczo G i R da się łączyć w wybranych konfiguracjach, natomiast NPT nie jest zamienne z G ani R. Wkręcenie na siłę kończy się zwykle uszkodzeniem gwintu i nieszczelnością.

Uszczelnienie zależy od typu gwintu. W G stosuje się najczęściej docisk czołowy, podkładkę albo o-ring, jeśli konstrukcja to przewiduje. W R i NPT gwint stożkowy uszczelnia się przez dopasowanie powierzchni, ale w praktyce używa się też uszczelniaczy do gwintów; taśma PTFE bywa stosowana, choć jej resztki mogą trafić do instalacji. Połączenie wtykowe wymaga prostego cięcia przewodu, wsunięcia do oporu i sprawdzenia osadzenia lekkim pociągnięciem.

Złączki redukcyjne łączą przewody o różnych średnicach. Sprawdzają się przy modernizacji, rozbudowie i dopasowaniu nowego odcinka do istniejącej instalacji. Ich zastosowanie wpływa na przepływ, dlatego redukcja bywa też miejscem dodatkowego dławienia. Dobrze dobrany element utrzymuje funkcję układu, a źle dobrany ogranicza wydajność i może zwiększać spadki ciśnienia.

Nie. Różnią się typem połączenia, standardem gwintu, materiałem, uszczelnieniem oraz zakresem ciśnienia i temperatury pracy. Znaczenie ma też medium oraz warunki środowiskowe, na przykład chemia, wilgoć czy wibracje. Dlatego kompatybilność ocenia się po standardzie, wymiarach i parametrach pracy, a nie tylko po wyglądzie zewnętrznym.

Do najczęstszych przyczyn należą zły standard gwintu, brak odpowiedniego uszczelniacza, krzywe docięcie przewodu w złączce push-in, niepełne wsunięcie przewodu, zabrudzenia, nadmierne dokręcenie i wibracje. Problem pojawia się też wtedy, gdy średnica przewodu nie pasuje do złączki. Po montażu potrzebna jest kontrola szczelności, bo nawet drobny błąd szybko zwiększa straty powietrza i obniża ciśnienie w układzie.

Najczęściej stosuje się końcówki z przegubem kulowym, oczka przegubowe i końcówki widełkowe. Takie elementy kompensują błędy osiowania, zmniejszają boczne obciążenia tłoczyska i ograniczają przenoszenie drgań na układ. W efekcie ruch siłownika pozostaje stabilniejszy, a zużycie prowadzeń i uszczelnień spada. Przy połączeniach sztywnych ryzyko zacięć rośnie wyraźnie.
