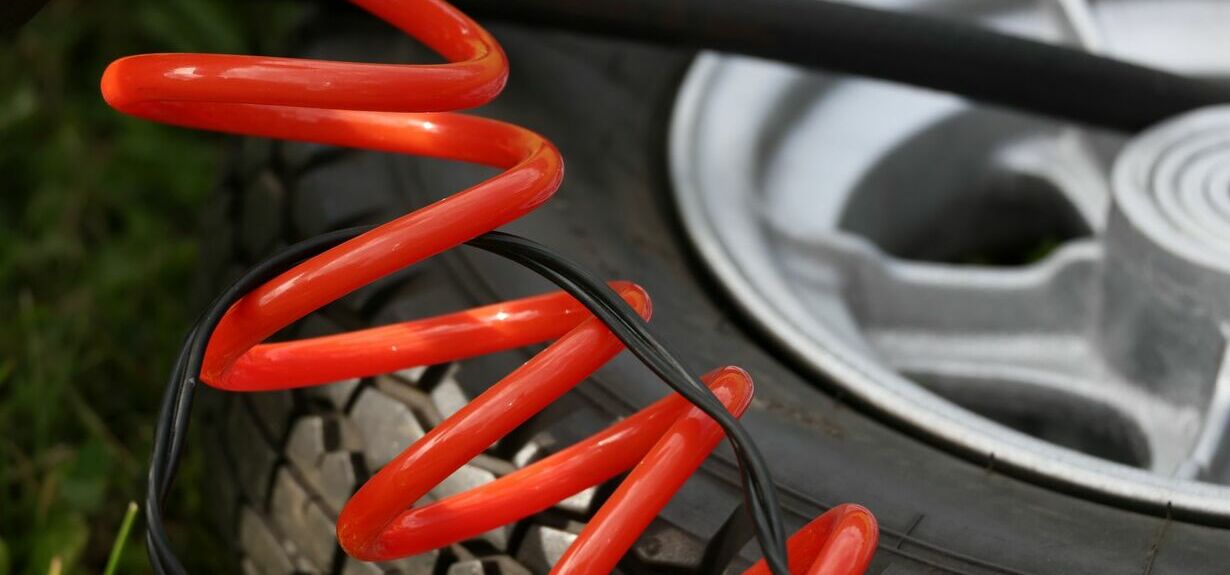

Przewód pneumatyczny i wąż do kompresora - jak dobrać średnicę i materiał?

Prawidłowy dobór przewodu pneumatycznego ma bezpośredni wpływ na wydajność narzędzi, komfort pracy oraz bezpieczeństwo całego układu. Zbyt mała średnica, niewłaściwy materiał czy źle dobrane złącza szybko prowadzą do spadków ciśnienia, strat energii i problemów podczas codziennej eksploatacji. Z tego artykułu dowiesz się, jak krok po kroku dobrać wąż do kompresora i na co zwrócić uwagę przed zakupem.

Jaką rolę pełni przewód pneumatyczny?

Wybór węża do instalacji sprężonego powietrza nie może być przypadkowy. Każdy przewód pneumatyczny pracuje pod określonym obciążeniem i musi być precyzyjnie dostosowany do warunków układu. Analizę warto zacząć od określenia ciśnienia roboczego i jego ewentualnych skoków, a także temperatury na całej trasie prowadzenia przewodu. Równie istotne jest transportowane medium – w wielu instalacjach poza powietrzem występuje mgła olejowa, kondensat wodny lub inne dodatki procesowe. Parametry te stanowią podstawę bezpiecznego doboru i decydują o żywotności całego rozwiązania.

Źle dobrany wąż osłabia stabilność pracy układu i obniża skuteczność narzędzi. Zbyt niska odporność na temperaturę prowadzi do twardnienia i pękania tworzywa, a niewystarczająca wytrzymałość ciśnieniowa stwarza ryzyko nagłej awarii i rozszczelnienia. Jeżeli przewód nie odpowiada warunkom roboczym, instalacja traci powtarzalność działania i ulega szybszemu zużyciu. Dlatego proces wyboru należy zawsze rozpoczynać od weryfikacji parametrów granicznych, a dopiero w kolejnym kroku przechodzić do średnicy oraz rodzaju zakończeń.

Najpopularniejsze materiały przewodów

Rodzaj zastosowanego tworzywa wywiera ogromny wpływ na trwałość przewodu oraz wygodę obsługi. Poszczególne materiały różnią się odpornością na ścieranie, wielokrotne zginanie oraz kontakt z olejem czy wilgocią:

• PVC – ekonomiczny wybór do lżejszych, okazjonalnych zastosowań, doceniany za prostotę i niską wagę;
• Poliuretan (PU) – charakteryzuje się wysoką elastycznością i odpornością na skręcanie, idealnie znosi intensywny ruch przy stanowisku pracy;
• Guma (NBR/EPDM) – niezastąpiona tam, gdzie liczy się najwyższa odporność mechaniczna, giętkość w niskich temperaturach oraz stabilność w trudnym otoczeniu przemysłowym.

W praktyce wąż pneumatyczny należy dopasować nie tylko do ciśnienia, ale i do specyfiki stanowiska roboczego. Istotna jest wysoka elastyczność i podatność na układanie, które zapobiegają szybkiemu zmęczeniu operatora. W bardziej wymagających aplikacjach stosuje się przewody ze wzmocnieniem w postaci oplotu tekstylnego lub siatki syntetycznej. Taka konstrukcja znacznie podnosi wytrzymałość ciśnieniową i chroni przewód przed deformacją pod wpływem obciążenia.

Jak dobrać średnicę przewodu?

Kluczowym parametrem technicznym przy doborze węża jest jego średnica wewnętrzna (przekrój przepływu). To ona decyduje o tym, jaka objętość sprężonego powietrza dotrze do odbiornika w określonym czasie. Im mniejsze światło przewodu, tym większe opory przepływu i słabsze zasilanie narzędzia. Gdy urządzenie charakteryzuje się dużym poborem powietrza, zbyt wąski wąż staje się „wąskim gardłem” całej instalacji, uniemożliwiając osiągnięcie pełnej mocy roboczej.

Na spadek ciśnienia wpływa jednak nie tylko sam pobór powietrza przez urządzenie, ale również długość odcinka pomiędzy kompresorem a punktem odbioru. Im dłuższa trasa przesyłu, tym większe opory i wyższe ryzyko strat energii, które dodatkowo potęgują gwałtowne załamania toru oraz złączki o małym przekroju wewnętrznym. Z tego powodu sama zgodność gwintu z końcówką narzędzia nie wystarczy – konieczna jest ocena całego toru przesyłowego pod kątem realnego zapotrzebowania na sprężone powietrze.

Wąż spiralny czy prosty?

Forma przewodu wpływa na ergonomię pracy oraz organizację przestrzeni na stanowisku:

• Wąż spiralny – sprawdza się w miejscach, gdzie operator pracuje w bliskim sąsiedztwie źródła zasilania i często zmienia pozycję. Po odłożeniu narzędzia wąż samoczynnie wraca do kompaktowej formy, nie leży na podłodze i nie stwarza ryzyka potknięcia. To popularne rozwiązanie na stanowiskach montażowych i serwisowych.
• Wąż prosty – zapewnia znacznie wyższą wydajność przepływu na dłuższych dystansach i nie generuje siły ciągnącej (efektu sprężynowania). Łatwo ułożyć go wzdłuż linii produkcyjnej lub ciągu komunikacyjnego. Zalecany do zasilania narzędzi o dużym poborze powietrza, takich jak klucze udarowe, szlifierki czy wiertarki pneumatyczne.

Wybrany wariant powinien bezpośrednio wynikać z mobilności stanowiska oraz wymaganej długości odcinka roboczego.

Przewód do kompresora – na co uważać przy doborze przyłączy?

Nawet optymalnie dobrany wąż nie spełni swojej roli, jeśli jego zakończenia nie będą kompatybilne z posiadanym osprzętem. Każdy wąż do kompresora należy zweryfikować pod kątem typu i rozmiaru przyłącza. Podstawą jest właściwy gwint (np. G1/4", G3/8"), który musi pasować do wyjścia ze sprężarki oraz wlotu w narzędziu. Błędy w skoku lub średnicy gwintu prowadzą do wycieków powietrza oraz uszkodzenia gwintów podczas montażu.

Kluczową rolę odgrywają szybkozłącza pneumatyczne. Wybierając element zakończeniowy, należy upewnić się, że gniazdo i wtyk reprezentują ten sam standard profilu (np. najpopularniejszy w Europie profil typ 26 / RECTUS 26). Niezgodność profili utrudnia połączenie i drastycznie ogranicza przepływ. Warto również zwracać uwagę na średnicę nominalną ($DN$) samego złącza oraz jakość uszczelnień, gdyż to one gwarantują szczelność i minimalizują straty energii.

Objawy zbyt małego przekroju przewodu

Użytkowanie przewodu o zbyt małej średnicy objawia się szeregiem problemów eksploatacyjnych:

• wyraźny spadek mocy i prędkości obrotowej narzędzia pod obciążeniem,
• opóźniona reakcja urządzenia na naciśnięcie spustu,
• częstsze załączanie się kompresora i wzrost zużycia energii elektrycznej,
• spadek ciśnienia dynamicznego przy zachowaniu prawidłowego ciśnienia statycznego.

Jeśli powyższe objawy występują mimo sprawnych i szczelnych złączy, należy zweryfikować przekrój wewnętrzny całej linii zasilającej.

Warto pamiętać, że na trwałość przewodu wpływa również środowisko pracy – bliskość źródeł ciepła, promieniowanie UV, wysoka wilgotność czy obecność agresywnych chemikaliów przyspieszają starzenie materiału. W branżach o zaostrzonym rygorze technologicznym (spożywczej, farmaceutycznej, chemicznej) sam dobór przepływu to za mało – przewody muszą dodatkowo spełniać specjalistyczne normy materiałowe, takie jak normy certyfikacyjne FDA, NSF, USP Class VI czy wymagania dyrektywy ATEX dla stref zagrożonych wybuchem.
