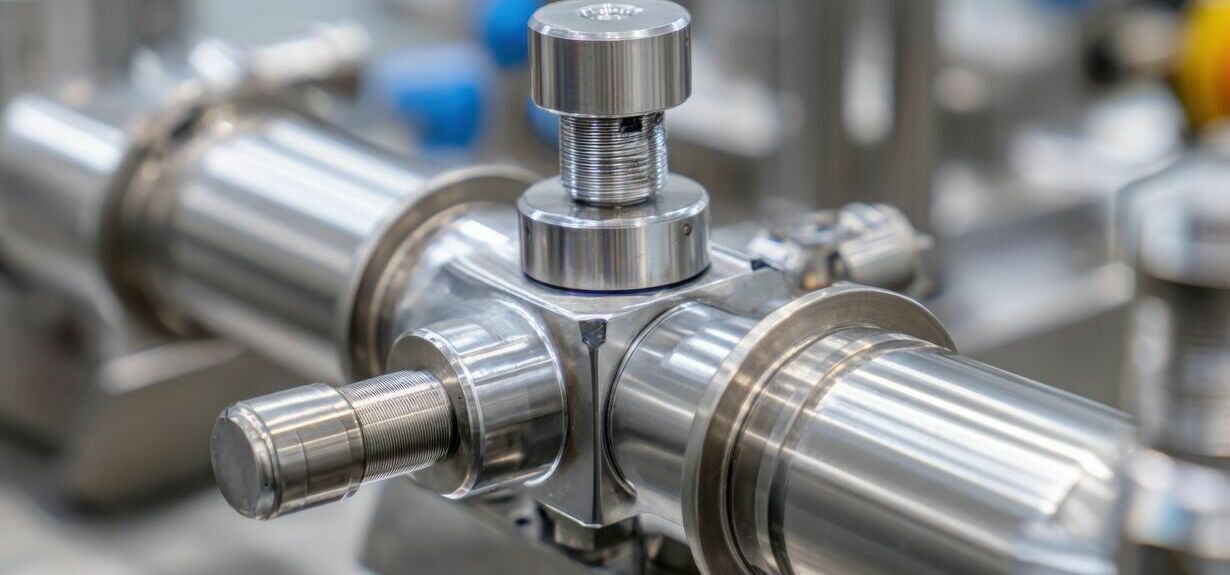

Siłownik pneumatyczny jednostronnego i dwustronnego działania - różnice i zastosowania

Siłownik pneumatyczny to element wykonawczy, który zamienia energię sprężonego powietrza na ruch mechaniczny. Pracuje poprzez wykorzystanie różnicy ciśnień po obu stronach tłoka lub wirnika. Gdy powietrze trafia do komory roboczej, powstaje nacisk wywołujący przesunięcie tłoczyska albo obrót wałka. W zależności od budowy układ realizuje ruch liniowy lub obrotowy. Tego typu napędy mają prostą konstrukcję i szybkie działanie, dlatego automatyka przemysłowa stosuje je w wielu maszynach produkcyjnych i stanowiskach transportu wewnętrznego.

Dobór odpowiedniego wykonania zależy od charakteru zadania oraz warunków pracy. Znaczenie ma kierunek ruchu, wymagana siła i długość skoku. Ważna pozostaje częstotliwość cykli oraz sposób sterowania. Istotny bywa też montaż i dostępna przestrzeń robocza. Przy prostym wysuwie stosuje się modele liniowe, natomiast przy sterowaniu klapami lub zaworami częściej wybiera się wersje obrotowe. Na decyzję wpływa środowisko pracy oraz oczekiwany poziom bezpieczeństwa po zaniku zasilania pneumatycznego.

Siłownik jednostronnego działania – zasada pracy

Siłownik jednostronnego działania pracuje wtedy, gdy sprężone powietrze trafia tylko do jednej komory cylindra. Ciśnienie przesuwa tłok w jednym kierunku i wykonuje ruch roboczy. Powrót nie wymaga zasilania drugiej strony układu, ponieważ za cofnięcie tłoczyska odpowiada sprężyna powrotna umieszczona wewnątrz obudowy. Po spadku ciśnienia lub po odcięciu dopływu powietrza mechanizm wraca do położenia wyjściowego. Taki sposób pracy sprawdza się tam, gdzie potrzebny jest prosty ruch roboczy oraz samoczynny powrót po zakończeniu cyklu. Rozwiązanie bywa wybierane w układach docisku, wypychania i blokowania elementów.

Do głównych zalet należy mniejsze zużycie sprężonego powietrza oraz korzystne zachowanie przy zaniku zasilania – układ wraca wtedy do pozycji bezpiecznej bez dodatkowego sterowania. Ograniczeniem pozostaje niższa siła robocza niż w wersji z zasilaniem obu komór, ponieważ część energii jest zużywana na ściskanie sprężyny. W niektórych wykonaniach skok bywa krótszy z powodu obecności elementów wewnętrznych. Trzeba uwzględnić też stopniowe zużycie części sprężystej – długa eksploatacja i duża liczba cykli zwiększa ryzyko zmęczenia materiału oraz spadku powtarzalności pracy.

Siłownik dwustronnego działania – kiedy stosować?

Siłownik dwustronnego działania pracuje bez sprężyny wewnętrznej. Ruch tłoka powstaje przez podawanie sprężonego powietrza raz do jednej, raz do drugiej komory. Tak działa zasilanie naprzemienne, które wytwarza siłę zarówno podczas wysuwu, jak i podczas powrotu. Taka budowa sprawdza się tam, gdzie obciążenie występuje w obu kierunkach ruchu. Użytkownik zyskuje lepszą kontrolę nad prędkością oraz położeniem końcowym, co ułatwia dopasowanie pracy układu do wymagań procesu. Rozwiązanie bywa stosowane w aplikacjach montażowych, transportowych i pozycjonujących.

Najważniejszą zaletą tego wariantu pozostaje większa siła robocza w obu kierunkach. Brak elementu sprężystego zmniejsza wpływ części powrotnych na parametry pracy. Układ daje większą swobodę sterowania i lepszą powtarzalność ruchu przy intensywnych cyklach. Trzeba jednak pamiętać o wyższym zużyciu sprężonego powietrza. Bardziej rozbudowane sterowanie wymaga dodatkowych zaworów i dokładniejszej konfiguracji instalacji, przez co rośnie złożoność całego systemu oraz wymagania serwisowe. Ten typ siłownika wybiera się zwykle wtedy, gdy liczy się precyzja, pełna kontrola ruchu i duża siła robocza.

Jak obliczyć siłę siłownika pneumatycznego?

Aby dobrać napęd, trzeba najpierw określić, jaka siła siłownika pneumatycznego będzie potrzebna w rzeczywistym cyklu pracy. Podstawą obliczeń jest pole powierzchni tłoka oraz ciśnienie robocze dostępne w instalacji. Im większa średnica tłoka, tym większy nacisk przy tym samym poziomie zasilania. W praktyce nie należy opierać się wyłącznie na wyniku teoretycznym – trzeba uwzględnić tarcie uszczelnień, opory prowadzenia, straty przepływu i charakter obciążenia. Inaczej ocenia się układ do prostego docisku, a inaczej napęd do przesuwu ciężkiego elementu. Znaczenie ma też kierunek ruchu oraz częstotliwość cykli.

Podczas obliczeń dobrze przyjąć prostą kolejność działań:

• wyznaczyć wymagane obciążenie robocze,
• sprawdzić dostępne ciśnienie w układzie,
• obliczyć pole tłoka dla planowanej średnicy,
• odjąć zapas na straty i warunki pracy,
• porównać wynik dla wysuwu oraz powrotu.

W wersji jednostronnej część energii przejmuje sprężyna, natomiast w wariancie dwustronnym siła dostępna jest po obu stronach tłoka. Podczas powrotu pole czynne zmniejsza obecność tłoczyska, z tego powodu siła nie zawsze będzie taka sama w obu kierunkach ruchu.

Dobór średnicy i skoku siłownika

Dobór wymiarów siłownika trzeba rozpocząć od określenia wymaganej siły oraz długości ruchu roboczego. Średnica siłownika wpływa bezpośrednio na nacisk generowany przez tłok. Większy przekrój oznacza większą siłę przy tym samym zasilaniu. Zbyt mały model nie pokona obciążenia lub będzie pracował na granicy możliwości, natomiast zbyt duży zwiększy zużycie powietrza i zajmie więcej miejsca w maszynie. Przy wyborze należy uwzględnić masę przesuwanego elementu, opory prowadzenia, sposób montażu oraz częstotliwość pracy. Istotna pozostaje też sztywność układu przy długim tłoczysku i obciążeniu bocznym.

Skok siłownika należy dopasować do rzeczywistego zakresu przesunięcia z niewielkim zapasem roboczym. Zbyt krótki skok nie zapewni pełnego wykonania zadania, z kolei zbyt długi utrudni zabudowę i może pogorszyć stabilność ruchu. W siłownikach jednostronnych trzeba dodatkowo sprawdzić ograniczenia wynikające z budowy wewnętrznej oraz pracy sprężyny. W aplikacjach precyzyjnych znaczenie ma też sposób hamowania na końcu drogi. Trzeba przewidzieć warunki otoczenia, dostęp serwisowy oraz zachowanie napędu po zaniku ciśnienia. Dopiero po analizie tych parametrów dobór będzie trafny i bezpieczny.

Typowe zastosowania w automatyce

Siłowniki pneumatyczne znajdują zastosowanie w wielu układach produkcyjnych i transportowych. Wersje jednostronne często pracują przy prostym docisku, wypychaniu detalu, ryglowaniu oraz otwieraniu lekkich klap. Dobrze sprawdzają się tam, gdzie ruch roboczy odbywa się w jednym kierunku, a po zaniku ciśnienia potrzebny jest samoczynny powrót do pozycji wyjściowej. Takie rozwiązanie wspiera bezpieczeństwo procesu i upraszcza sterowanie, co przy zadaniach o krótkim skoku oraz umiarkowanym obciążeniu bywa bardzo praktyczne.

Gdy aplikacja wymaga pełnej kontroli ruchu w obu kierunkach, częściej wybierana jest automatyka oparta na wersjach dwustronnych. Ten typ napędu stosuje się w pozycjonowaniu, przesuwie elementów, zamykaniu osłon i pracy chwytaków. Sprawdza się przy większym obciążeniu oraz tam, gdzie liczy się powtarzalność cyklu. W wielu maszynach o wyborze decyduje nie tylko siła, ale też przewidywane zachowanie napędu po utracie zasilania oraz wymagany poziom kontroli nad ruchem.
