Wyłącznik różnicowoprądowy – rodzaje, zastosowanie i dobór typu AC, A, F i B
Wyłączniki różnicowoprądowe są istotnym elementem ochrony w instalacjach elektrycznych, jednak ich prawidłowy dobór wymaga uwzględnienia nie tylko znamionowego prądu różnicowego, lecz także charakteru odbiorników i możliwego przebiegu prądu różnicowego. Ma to szczególne znaczenie w instalacjach przemysłowych, w których pracują falowniki, przekształtniki częstotliwości, zasilacze impulsowe, napędy oraz urządzenia wyposażone w rozbudowane układy elektroniczne. W artykule omawiamy zasadę działania RCD, różnice między typami AC, A, F i B oraz najważniejsze kryteria doboru zabezpieczenia do maszyn, napędów i pozostałych obwodów instalacji.
Z artykułu dowiesz się:
- na jakiej zasadzie działa wyłącznik różnicowoprądowy;
- czym różnią się wyłączniki typu AC, A, F i B;
- jaki wpływ na dobór RCD ma elektronika mocy i obecność przekształtników;
- jakie znaczenie mają parametry IΔn oraz In;
- kiedy w instalacjach przemysłowych konieczne może być zastosowanie RCD typu B;
- czym różnią się aparaty RCCB i RCBO;
- dlaczego dobór RCD powinien uwzględniać całą strukturę instalacji.
Jak działa wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy (RCD) reaguje na pojawienie się prądu różnicowego, który może świadczyć m.in. o przepływie prądu poza przewidzianą drogą obwodu. Aparat wykorzystuje przekładnik sumujący, przez który prowadzone są przewody czynne zabezpieczanego obwodu. W prawidłowo działającej instalacji suma wektorowa przepływających przez nie prądów jest bliska zeru. Jeżeli część prądu popłynie inną drogą, powstaje prąd różnicowy IΔ. Po osiągnięciu odpowiedniej wartości mechanizm RCD powoduje odłączenie zasilania.
Jednym z podstawowych parametrów aparatu jest znamionowy prąd różnicowy IΔn, określający czułość RCD. Nie należy go mylić z prądem znamionowym In, który odnosi się do obciążalności torów prądowych urządzenia. Oba parametry pełnią odmienne funkcje i muszą zostać uwzględnione podczas projektowania zabezpieczenia.
RCD nie zastępuje zabezpieczenia nadprądowego. Aparat typu RCCB realizuje funkcję różnicowoprądową, ale nie zapewnia ochrony przed przeciążeniem i zwarciem, dlatego musi współpracować z odpowiednio dobranym zabezpieczeniem nadprądowym. Alternatywę stanowi RCBO, łączący funkcję różnicowoprądową i nadprądową w jednym aparacie.

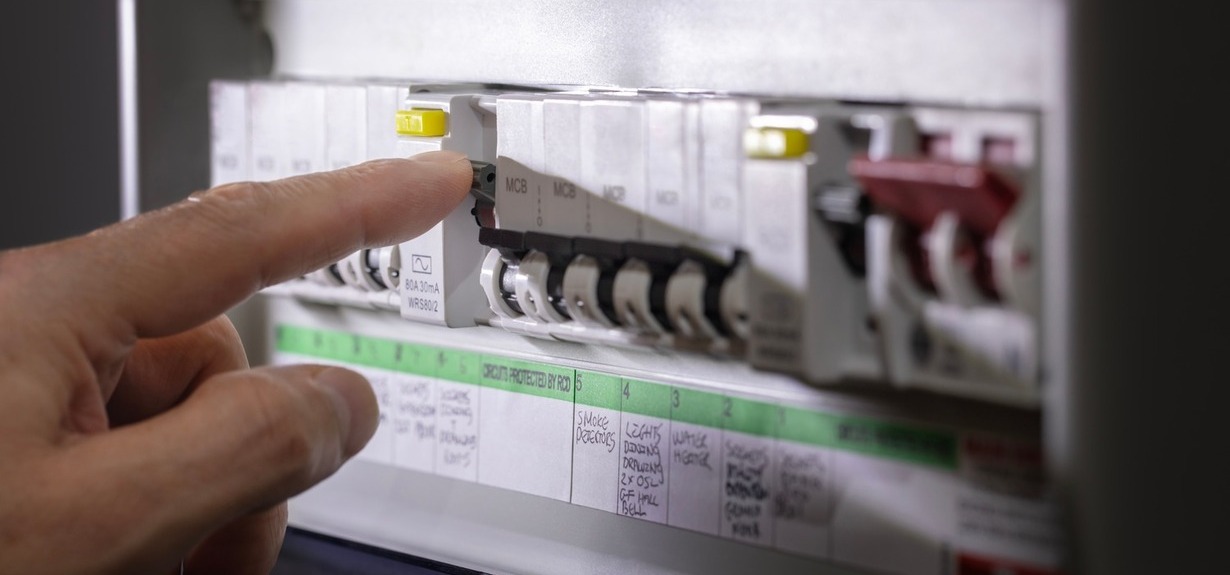

Wyłączniki są również wyposażone w przycisk TEST, oznaczany często literą T. Jego użycie pozwala sprawdzić działanie mechanizmu wyzwalającego i wewnętrznego obwodu testowego. Nie zastępuje jednak pomiarów wykonywanych podczas kontroli instalacji elektrycznej.
Typy RCD AC, A, F i B – czym się różnią?
Podział RCD na typy AC, A, F i B wynika przede wszystkim z rodzaju prądu różnicowego, na który aparat jest przystosowany do reagowania. W instalacjach przemysłowych ma to szczególne znaczenie ze względu na powszechne wykorzystanie elektroniki mocy. Falowniki, układy napędowe, przekształtniki i zasilacze mogą powodować występowanie przebiegów innych niż czysto sinusoidalny prąd przemienny.
Typ AC reaguje na sinusoidalny przemienny prąd różnicowy. Jest to podstawowy typ RCD, którego możliwości należy rozpatrywać w odniesieniu do charakteru zabezpieczanych odbiorników. W instalacjach z urządzeniami elektronicznymi jego zakres detekcji może być niewystarczający.
Typ A reaguje zarówno na sinusoidalny przemienny prąd różnicowy, jak i pulsujący prąd stały. Z tego względu znajduje zastosowanie w obwodach z urządzeniami wyposażonymi w układy prostownicze i elektroniczne. W wielu współczesnych instalacjach zapewnia szerszy zakres detekcji niż typ AC.
Typ F jest mniej rozpowszechnioną odmianą RCD, przeznaczoną do określonych zastosowań z przekształtnikami częstotliwości. Rozszerza właściwości typu A o możliwość detekcji określonych prądów różnicowych o przebiegach złożonych i częstotliwościach innych niż podstawowa częstotliwość sieciowa. Nie jest jednak rozwiązaniem uniwersalnym dla wszystkich napędów – jego zastosowanie powinno wynikać z charakterystyki konkretnego urządzenia oraz wymagań producenta.
Typ B zapewnia najszerszy spośród omawianych typów zakres detekcji. Oprócz prądów wykrywanych przez typ A może reagować również na gładkie prądy różnicowe stałe oraz określone przebiegi o innych częstotliwościach. Z tego powodu jest istotny przede wszystkim w instalacjach z elektroniką mocy, w których może wystąpić składowa stała niewykrywana przez podstawowe typy RCD. Dotyczy to m.in. wybranych falowników, przemienników częstotliwości, systemów fotowoltaicznych, UPS oraz infrastruktury ładowania pojazdów elektrycznych.
| Typ RCD | Wykrywane prądy różnicowe | Przykładowe zastosowanie |
|---|---|---|
| AC | sinusoidalny prąd przemienny | proste obwody bez zaawansowanej elektroniki |
| A | AC oraz pulsujący prąd stały | urządzenia z układami elektronicznymi i prostowniczymi |
| F | zakres typu A oraz określone przebiegi o częstotliwościach mieszanych | wybrane jednofazowe urządzenia z przekształtnikami częstotliwości |
| B | AC, pulsujący DC, gładki DC oraz określone przebiegi o innych częstotliwościach | falowniki, napędy, instalacje PV, UPS i wybrane systemy EV |
Jak dobrać RCD do falowników, maszyn i instalacji przemysłowych?
W instalacjach przemysłowych wybór wyłącznika różnicowoprądowego powinien wynikać z analizy konkretnego obwodu. Kluczowe znaczenie ma rodzaj zastosowanego odbiornika oraz możliwy kształt prądu różnicowego. W przypadku maszyn wyposażonych w przemienniki częstotliwości lub inne układy energoelektroniczne nie należy automatycznie zakładać, że standardowy RCD typu AC albo A będzie odpowiedni.
W pierwszej kolejności należy uwzględnić wymagania producenta maszyny, falownika lub napędu. Dokumentacja urządzenia może określać wymagany typ RCD, a także dodatkowe warunki jego zastosowania. Jest to szczególnie ważne w przypadku układów mogących generować gładką składową stałą. Taki prąd może wpływać na pracę niektórych typów zabezpieczeń różnicowoprądowych, dlatego w określonych aplikacjach wymagany jest RCD typu B.
Kolejnym kryterium jest znamionowy prąd różnicowy IΔn. Wartość 30 mA jest powszechnie kojarzona z ochroną uzupełniającą przed porażeniem, natomiast aparaty o większych wartościach IΔn mogą pełnić inne funkcje w strukturze ochrony instalacji. Doboru nie powinno się jednak sprowadzać do prostego przypisania konkretnej wartości do rodzaju obiektu. W instalacjach przemysłowych trzeba uwzględnić wymagania norm, układ sieci, sposób ochrony przeciwporażeniowej oraz naturalne prądy upływu urządzeń.
Równie ważny jest prąd znamionowy In aparatu. Powinien zostać skoordynowany z parametrami zabezpieczenia nadprądowego oraz obciążeniem obwodu. Samo zastosowanie RCD o wyższym In nie zwiększa dopuszczalnej obciążalności przewodów ani pozostałych elementów instalacji.
RCD w instalacji przemysłowej – podział obwodów i selektywność
W rozbudowanych instalacjach przemysłowych istotne znaczenie ma nie tylko dobór pojedynczego aparatu, lecz także sposób rozmieszczenia zabezpieczeń w całej strukturze rozdzielnicy. Podłączenie wielu maszyn i odbiorników elektronicznych do jednego RCD może prowadzić do sumowania ich naturalnych prądów upływu. W konsekwencji zwiększa się prawdopodobieństwo niepożądanego zadziałania zabezpieczenia oraz jednoczesnego odłączenia większej części instalacji.
Z tego względu obwody warto dzielić zgodnie z ich funkcją, rodzajem odbiorników oraz wymaganiami dotyczącymi ciągłości pracy. W wybranych zastosowaniach korzystne jest wykorzystanie aparatów RCBO, które pozwalają zapewnić indywidualną ochronę różnicowoprądową i nadprądową poszczególnych obwodów. Awaria jednego odbiornika nie musi wówczas powodować odłączenia innych, niezależnych części instalacji.
W układach wielostopniowych należy uwzględnić również selektywność zabezpieczeń. Aparaty umieszczone na kolejnych poziomach instalacji powinny być odpowiednio skoordynowane pod względem parametrów i czasu zadziałania. W określonych rozwiązaniach stosuje się m.in. RCD selektywne typu S, jednak ich wykorzystanie musi wynikać z projektu ochrony, a nie wyłącznie z potrzeby ograniczenia przypadkowych wyłączeń.
Przy projektowaniu ochrony różnicowoprądowej należy zatem przeanalizować charakter odbiorników, rodzaj możliwych prądów różnicowych, wymagany typ RCD, wartość IΔn, prąd znamionowy In oraz koordynację z pozostałymi zabezpieczeniami. W instalacjach z falownikami i maszynami wyposażonymi w elektronikę mocy szczególne znaczenie ma dokumentacja techniczna producenta urządzenia.
Kontrola działania wyłącznika różnicowoprądowego
Zadziałanie RCD podczas eksploatacji instalacji nie powinno być automatycznie traktowane jako wada aparatu. Przyczyną może być uszkodzenie izolacji, wilgoć, nieprawidłowe połączenie przewodów, wzrost prądu upływu konkretnego urządzenia albo suma prądów upływu kilku odbiorników. W instalacjach przemysłowych dodatkowym czynnikiem są filtry EMC i układy energoelektroniczne, które mogą generować prądy upływu również podczas prawidłowej pracy.
Powtarzające się zadziałania wymagają więc diagnostyki obwodu, a nie zastępowania RCD aparatem o większym IΔn lub innym typem bez wcześniejszej analizy. Należy zweryfikować stan instalacji, parametry podłączonych urządzeń oraz zgodność zastosowanego RCD z wymaganiami odbiornika.
Przycisk TEST umożliwia podstawową kontrolę mechanizmu RCD poprzez wytworzenie wewnętrznego prądu różnicowego. Częstotliwość wykonywania takiego testu powinna być zgodna z zaleceniami producenta aparatu. Test funkcjonalny nie zastępuje jednak pomiaru czasu i prądu zadziałania ani pozostałych badań wymaganych podczas kontroli instalacji.
