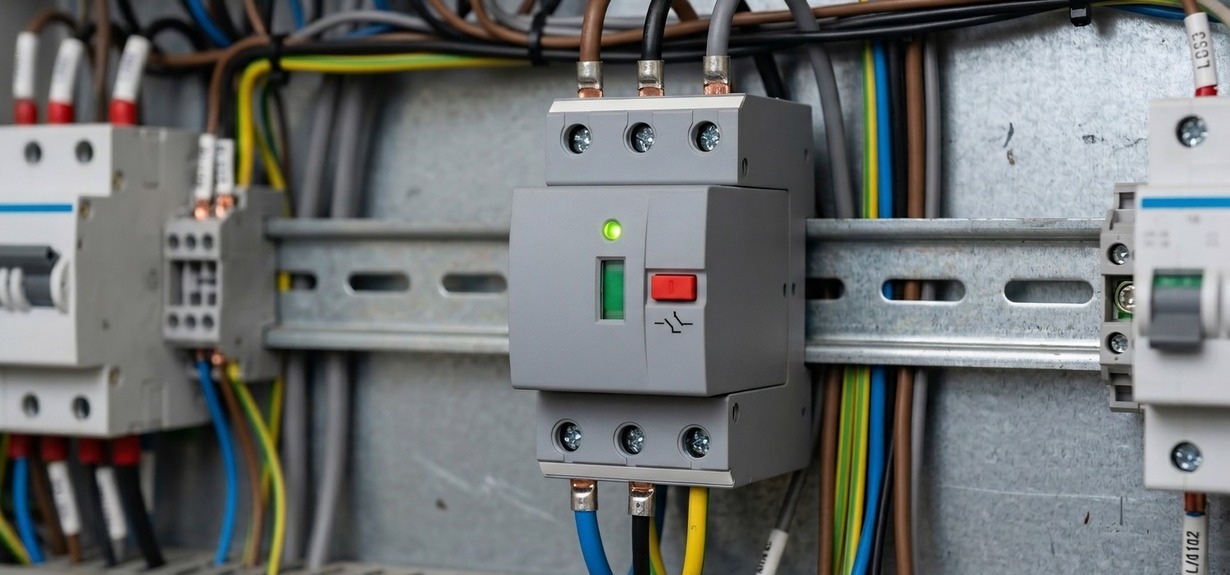

Wyłączniki nadprądowe B, C i D – czym się różnią i jak dobrać charakterystykę
Prawidłowy dobór wyłącznika nadprądowego ma bezpośredni wpływ na skuteczność ochrony instalacji elektrycznej. Charakterystyki B, C i D różnią się przede wszystkim progiem zadziałania członu elektromagnetycznego, a tym samym odpornością na krótkotrwałe prądy rozruchowe. Nie oznacza to jednak, że jedną z nich można uznać za uniwersalnie lepszą. Wybór powinien uwzględniać parametry zabezpieczanego obwodu, przekrój i sposób ułożenia przewodów, rodzaj odbiorników oraz warunki zwarciowe. W artykule wyjaśniamy, jak działają wyłączniki nadprądowe, czym różnią się charakterystyki B, C i D oraz na jakie parametry należy zwrócić uwagę podczas doboru zabezpieczenia.
Z artykułu dowiesz się:
- jak działa wyłącznik nadprądowy i jaką funkcję pełni w instalacji elektrycznej;
- czym różnią się charakterystyki B, C i D;
- jak dobrać zabezpieczenie do przewodów, obciążenia i warunków zwarciowych;
- jak interpretować oznaczenia takie jak B16, C16 i D16;
- jakie znaczenie mają prąd znamionowy, zdolność zwarciowa i liczba biegunów;
- dlaczego zmiana charakterystyki wyłącznika wymaga sprawdzenia parametrów całego obwodu.
Jak działa wyłącznik nadprądowy?
Wyłącznik nadprądowy (MCB) służy do ochrony instalacji i przewodów przed skutkami przepływu nadmiernego prądu, który może pojawić się wskutek przeciążenia lub zwarcia. Jego prawidłowe działanie ogranicza ryzyko nadmiernego nagrzewania przewodów, uszkodzenia izolacji i innych następstw awarii elektrycznej. W przeciwieństwie do bezpiecznika topikowego po zadziałaniu nie wymaga wymiany – po usunięciu przyczyny wyłączenia może zostać ponownie załączony.
W aparacie współpracują dwa mechanizmy wyzwalające. Człon termiczny, wykorzystujący element bimetaliczny, odpowiada za reakcję na przeciążenia utrzymujące się przez określony czas. Im większe przekroczenie dopuszczalnej wartości prądu, tym szybciej następuje zadziałanie zabezpieczenia. Człon elektromagnetyczny reaguje natomiast bardzo szybko na znaczny wzrost natężenia prądu, charakterystyczny przede wszystkim dla zwarcia.
Jednym z podstawowych parametrów aparatu jest prąd znamionowy In. W oznaczeniu B16 liczba 16 oznacza prąd znamionowy 16 A, natomiast litera B określa charakterystykę czasowo-prądową, w tym zakres zadziałania członu elektromagnetycznego. To właśnie różnice w tym zakresie mają szczególne znaczenie przy porównywaniu wyłączników B, C i D.
Charakterystyka B, C i D – najważniejsze różnice
Charakterystyka wyłącznika nadprądowego określa jego reakcję na przepływ prądu o wartości przekraczającej prąd znamionowy. W przypadku charakterystyk B, C i D zasadnicza różnica dotyczy zakresu bezzwłocznego zadziałania członu elektromagnetycznego. Im wyższa wymagana wielokrotność In, tym większy krótkotrwały prąd aparat może tolerować bez natychmiastowego wyłączenia.
Charakterystyka B ma zakres bezzwłocznego zadziałania wynoszący 3–5 × In. Stosuje się ją przede wszystkim w obwodach, w których nie występują znaczne prądy rozruchowe. Może być wykorzystywana m.in. w typowych obwodach oświetleniowych i innych instalacjach z odbiornikami o niewielkim prądzie załączeniowym.
Charakterystyka C oznacza zadziałanie członu elektromagnetycznego w zakresie 5–10 × In. Większa tolerancja na krótkotrwałe wzrosty prądu sprawia, że rozwiązanie to znajduje zastosowanie w obwodach z urządzeniami generującymi większe prądy podczas uruchamiania. Mogą to być m.in. wybrane silniki, urządzenia z zasilaczami czy inne odbiorniki o podwyższonym prądzie załączeniowym.
Charakterystyka D obejmuje zakres 10–20 × In. Jest przeznaczona do obwodów, w których występują wysokie prądy rozruchowe, np. związane z pracą określonych silników lub transformatorów. Zastosowanie takiego zabezpieczenia wymaga jednak odpowiednich warunków zwarciowych. Wyższy próg zadziałania członu elektromagnetycznego oznacza bowiem konieczność zapewnienia odpowiednio dużego prądu zwarciowego, aby zabezpieczenie wyłączyło obwód w wymaganym czasie.
| Charakterystyka | Zakres zadziałania członu elektromagnetycznego | Tolerancja prądu rozruchowego | Przykładowe zastosowanie |
|---|---|---|---|
| B | 3–5 × In | niska | obwody bez dużych prądów rozruchowych |
| C | 5–10 × In | średnia | odbiorniki o podwyższonym prądzie załączeniowym |
| D | 10–20 × In | wysoka | odbiorniki o dużych prądach rozruchowych |
Jak dobrać wyłącznik do silnika, zasilacza i obwodu ogólnego?
Doboru wyłącznika nadprądowego nie należy rozpoczynać od wyboru litery B, C lub D. Podstawą jest określenie parametrów zabezpieczanego obwodu. Prąd znamionowy wyłącznika musi być skoordynowany z obciążalnością prądową przewodów oraz przewidywanym prądem obciążenia. Znaczenie mają m.in. przekrój żył, materiał przewodnika, sposób prowadzenia instalacji, temperatura otoczenia oraz inne czynniki wpływające na dopuszczalną obciążalność przewodu.
Dopiero na tej podstawie można dobrać charakterystykę odpowiednią do rodzaju odbiornika. Obwody bez znaczących prądów rozruchowych mogą współpracować z charakterystyką B. Jeżeli urządzenie podczas uruchamiania pobiera przez krótki czas prąd znacznie większy od wartości występującej podczas normalnej pracy, konieczne może być zastosowanie charakterystyki C lub – w odpowiednio zaprojektowanych instalacjach – D.
Istotnym parametrem jest również znamionowa zdolność zwarciowa, podawana w kA. Musi być ona odpowiednia do spodziewanego prądu zwarciowego w miejscu instalacji aparatu. Należy również zweryfikować impedancję pętli zwarcia i skuteczność samoczynnego wyłączenia zasilania. Dlatego zmiana B na C albo C na D nie powinna być traktowana jako prosty sposób na wyeliminowanie niepożądanych wyłączeń bez wcześniejszego sprawdzenia warunków pracy instalacji.
Dla wyłącznika o prądzie znamionowym 16 A zakres zadziałania członu elektromagnetycznego przedstawia się następująco:
| Oznaczenie | Zakres zadziałania członu elektromagnetycznego |
|---|---|
| B16 | 48–80 A |
| C16 | 80–160 A |
| D16 | 160–320 A |
Wartości te dobrze pokazują, dlaczego sama zgodność prądu znamionowego nie wystarcza. B16, C16 i D16 mają ten sam In, ale zachowują się inaczej przy gwałtownym wzroście natężenia prądu.
Najczęstsze błędy przy doborze wyłączników nadprądowych
Jednym z najczęstszych błędów jest dobieranie zabezpieczenia wyłącznie na podstawie charakterystyki B, C lub D. Oznaczenia znajdujące się na obudowie aparatu przekazują więcej informacji. Przykładowo B16 wskazuje zarówno charakterystykę czasowo-prądową, jak i prąd znamionowy 16 A. Przy doborze trzeba ponadto uwzględnić m.in. napięcie znamionowe, zdolność zwarciową oraz liczbę biegunów aparatu.
Problematyczne jest również zwiększanie prądu znamionowego wyłącznika tylko po to, aby przestał wyłączać obwód podczas uruchamiania urządzenia. Wartość In jest związana z ochroną przewodów i nie powinna być zwiększana bez sprawdzenia ich obciążalności. Jeżeli przyczyną zadziałania jest krótkotrwały prąd rozruchowy, analizie należy poddać charakterystykę zabezpieczenia oraz parametry odbiornika i instalacji.
Podobnie należy podchodzić do zmiany charakterystyki B na C lub C na D. Wyższa charakterystyka nie oznacza „mocniejszego” ani lepszego zabezpieczenia. Powoduje przede wszystkim przesunięcie zakresu bezzwłocznego zadziałania. Przed zmianą trzeba więc sprawdzić, czy w obwodzie zostaną zachowane wymagane warunki ochrony przy zwarciu.
W instalacjach z kilkoma zabezpieczeniami istotna jest także selektywność. Odpowiednia koordynacja aparatów pozwala ograniczyć zakres wyłączenia podczas awarii, tak aby – w miarę możliwości wynikających z charakterystyk zastosowanych zabezpieczeń – zadziałał aparat znajdujący się najbliżej miejsca uszkodzenia.
