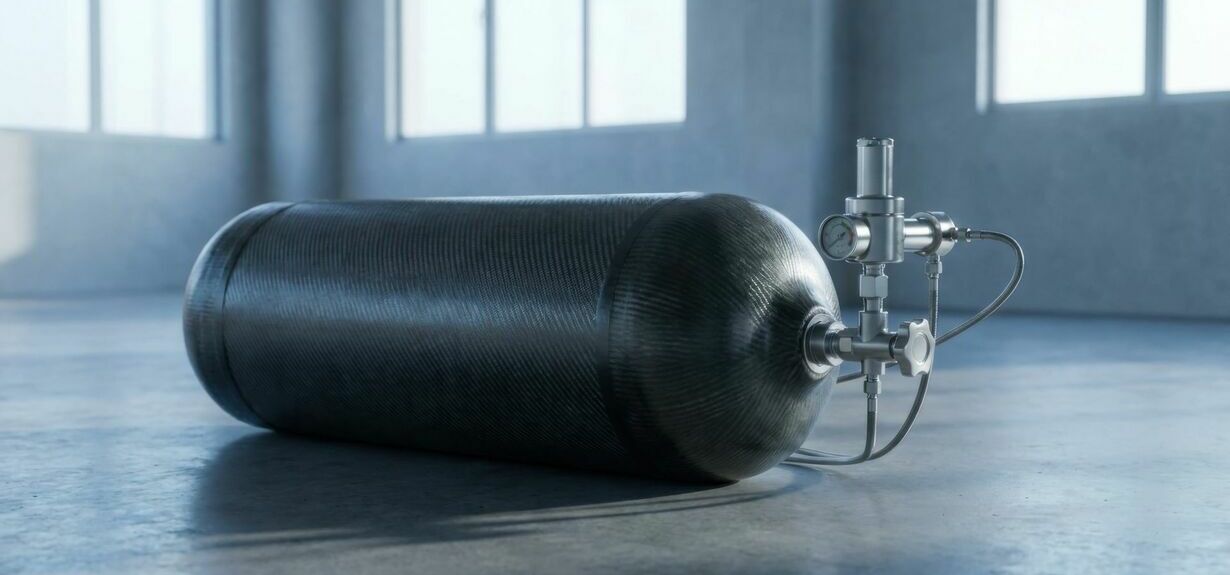

Zbiornik ciśnieniowy do sprężonego powietrza - funkcja, dobór, bezpieczeństwo

Zbiornik ciśnieniowy do sprężonego powietrza to ważny element instalacji. Stabilizuje pracę układu i wspiera bezpieczne zasilanie odbiorników. Dobrze dobrany ogranicza skoki ciśnienia, zmniejsza liczbę startów sprężarki i ułatwia utrzymanie stałych warunków procesu. W dalszej części wyjaśniamy, kiedy zbiornik jest potrzebny, jak go dobrać, gdzie go montować i jak dbać o niego podczas eksploatacji.

Po co stosuje się zbiornik ciśnieniowy?

Zbiornik wyrównawczy sprężonego powietrza działa jak bufor między sprężarką a odbiornikami. Gromadzi zapas medium i oddaje go wtedy, gdy pobór rośnie nagle. To ogranicza spadki parametrów na linii i wspiera stabilne zasilanie maszyn. Instalacja pracuje spokojniej i mniej odczuwa krótkie skoki obciążenia. Zbiornik tłumi też pulsacje przepływu, które pojawiają się przy pracy sprężarki lub przy zmianach poboru. Ma to znaczenie tam, gdzie ciśnienie robocze musi pozostawać blisko założonej wartości przez cały cykl.

Bez zbiornika układ szybciej reaguje na wzrost zużycia. Sprężarka uruchamia się częściej i przechodzi przez kolejne stany pracy w krótszych odstępach, co zwiększa zużycie podzespołów i utrudnia utrzymanie stałych warunków na odbiorach. Przy dużych skokach poboru pojawiają się większe wahania parametrów, a osprzęt jest bardziej narażony na przeciążenia. Zbiornik porządkuje rytm pracy i wydłuża cykle sprężarki, a efektem jest stabilniejsze zasilanie oraz bardziej przewidywalny przepływ powietrza.

Kiedy zbiornik jest konieczny, a kiedy można go ograniczyć?

Zbiornik ciśnieniowy staje się konieczny tam, gdzie pobór powietrza zmienia się skokowo. Dotyczy to linii pakujących, stanowisk z przedmuchem, narzędzi pneumatycznych i kilku odbiorników pracujących jednocześnie. W takich układach sprężarka nie zawsze nadąża z reakcją na nagły wzrost zużycia, a bufor ogranicza ryzyko spadku parametrów na końcu instalacji. Jest potrzebny także w procesach wymagających stałych warunków, takich jak lakiernie, automatyka, dozowanie i maszyny sterowane pneumatycznie. Istotną rolę pełni też przy ochronie osprzętu, gdy zawory i siłowniki źle znoszą gwałtowne wahania zasilania.

Mniejszy zbiornik można rozważyć w prostych układach o równym poborze, np. na pojedynczych stanowiskach z małym zużyciem oraz na krótkich instalacjach blisko źródła powietrza. W takich warunkach system bywa łatwiejszy do ustabilizowania innymi metodami. Nadal trzeba jednak ocenić ryzyko krótkiej awarii – nawet krótki zapas bywa pomocny, gdy trzeba bezpiecznie dokończyć cykl maszyny lub zamknąć zawory. Jeśli proces nie toleruje chwilowego zaniku zasilania, zbiornik pozostaje praktycznie niezbędny.

Dobór i instalacja zbiornika wyrównawczego

Dobór zbiornika opiera się na kilku danych z pracy układu. Najpierw analizuje się wydajność sprężarki oraz realne zużycie powietrza w czasie zmiany. Liczą się nie tylko średnie wartości, ale też skoki poboru i ich czas trwania. Istotna pozostaje geometria rurociągów – długie odcinki oraz liczne przewężenia zwiększają opory i pogarszają reakcję systemu. Trzeba uwzględnić lokalizację węzła względem odbiorników. Zbiornik zbyt mały nie przejmie pików poboru, a zbiornik zbyt duży podniesie koszt układu i wydłuży napełnianie po postoju.

Najczęściej instalacja zbiornika odbywa się na linii zasilającej za sprężarką, co wspiera stabilność całej sieci. W praktyce rozważa się też montaż przed uzdatnianiem albo za nim:

• Wariant przed osuszaczem: bywa stosowany, gdy trzeba uspokoić przepływ i odseparować część wstępnego kondensatu,
• Wariant za uzdatnianiem: ma sens tam, gdzie potrzebny jest zapas już przygotowanego (osuszonego i przefiltrowanego) powietrza blisko procesu.

Nietypowe ustawienie przy konkretnym odbiorniku sprawdza się przy lokalnych skokach zużycia lub na końcach rozległej sieci.

Zbiornik pionowy czy poziomy?

Zbiornik pionowy sprawdza się tam, gdzie liczy się oszczędność miejsca na posadzce. Taka forma ułatwia ustawienie urządzenia w węższych strefach technicznych i często usprawnia spływ kondensatu do dolnego punktu, co jest ważne przy codziennym odwadnianiu oraz planowaniu krótkich prac serwisowych. Wiele układów dobrze współpracuje z prostym prowadzeniem przewodów od góry i od dołu. Trzeba jednak zapewnić odpowiednią wysokość pomieszczenia oraz swobodny dostęp do armatury. Gdy przestrzeń nad urządzeniem jest ograniczona, montaż i obsługa stają się trudniejsze.

Zbiornik poziomy bywa lepszym wyborem przy niskich halach oraz tam, gdzie rurociągi prowadzi się bocznie. Łatwiej wpasować go pod konstrukcje nośne lub przy maszynach o zwartej zabudowie. Taki układ wymaga jednak dobrej kontroli odpływu kondensatu oraz odpowiedniej przestrzeni po bokach, a serwis powinien mieć swobodny dostęp do króćców, zaworów i punktów kontrolnych. Wybór nie powinien wynikać tylko z wygody ustawienia – trzeba ocenić trasę instalacji, warunki obsługi oraz sposób odprowadzania wilgoci z układu.

Mini zbiorniki – kiedy mają sens?

Mini zbiorniki mają sens tam, gdzie układ jest krótki i obsługuje pojedynczy odbiór o umiarkowanym zapotrzebowaniu. Sprawdzają się przy kompaktowych stanowiskach montażowych, przy wyspach zaworowych oraz przy narzędziach pobierających powietrze w krótkich impulsach. Mała pojemność stabilizuje lokalny odcinek i ogranicza pulsacje odczuwalne przez konkretny element wykonawczy. To przydatne przy siłownikach o szybkiej pracy oraz przy urządzeniach wymagających spokojniejszego zasilania tuż przed punktem odbioru. Zaletą bywa prostszy montaż i mniejsze wymagania przestrzenne.

Trzeba jednak pamiętać, że mini zbiorniki nie zastąpią głównego bufora w rozbudowanej instalacji. Gdy pobór zmienia się skokowo na kilku stanowiskach, mała pojemność wyczerpuje się bardzo szybko. Nie zapewni ochrony całej sieci przy dłuższym piku zużycia ani przy chwilowym spadku wydajności źródła. Ograniczenia są widoczne też w zakładach z długimi rurociągami oraz przy procesach wymagających zapasu powietrza na czas bezpiecznego domknięcia cyklu. W takich warunkach mały zbiornik pełni funkcję uzupełniającą, a nie podstawową.

Bezpieczeństwo i ciśnienie robocze

Zbiornik do sprężonego powietrza pracuje pod obciążeniem i dlatego musi być traktowany jak urządzenie ciśnieniowe. Nie wolno eksploatować go poza parametrami podanymi przez producenta. Najważniejszą wartością jest ciśnienie robocze, które musi odpowiadać warunkom całego układu i zakresowi pracy sprężarki. Kluczowym elementem ochronnym pozostaje zawór bezpieczeństwa, którego zadaniem jest upust medium przy nadmiernym wzroście parametrów. Brak tego elementu albo zła nastawa stwarza realne zagrożenie dla ludzi i instalacji. Znaczenie ma też czytelny manometr oraz dostęp do punktów kontroli.

Bezpieczna eksploatacja wymaga kontroli okresowych oraz zgodnej dokumentacji. Trzeba sprawdzać stan płaszcza, armatury, odpływu kondensatu i oznaczeń identyfikacyjnych. Na tabliczce należy odczytać dopuszczalne parametry pracy, pojemność, numer seryjny oraz dane producenta. Paszport zbiornika powinien zawierać informacje o odbiorach, próbach i zaleceniach serwisowych. Jeśli wpisy są niepełne lub nieaktualne, pojawia się ryzyko błędnej eksploatacji oraz problem przy kontroli formalnej (np. UDT). Przed uruchomieniem trzeba potwierdzić zgodność zbiornika z wymaganiami zakładu i przepisami dozorowymi.

Zbiornik a wydajność kompresora

Zbiornik wpływa bezpośrednio na sposób pracy źródła powietrza i na tempo zmian obciążenia. Gdy układ ma odpowiedni zapas pojemności, sprężarka nie reaguje natychmiast na każdy krótki skok poboru, co odciąża napęd i ogranicza liczbę rozruchów. W praktyce wydajność kompresora jest wykorzystywana spokojniej i bliżej realnego zapotrzebowania procesu. Mniejsza liczba gwałtownych przejść między stanami oznacza łagodniejszą eksploatację podzespołów. Zasilanie odbiorników staje się bardziej przewidywalne, a instalacja lepiej znosi chwilowe różnice między produkcją powietrza a jego zużyciem.

Znaczenie ma jednak nie tylko sam montaż zbiornika, lecz jego pojemność dopasowana do charakteru pracy zakładu. Zbyt mały bufor nie przejmie pików poboru i nie poprawi zauważalnie rytmu zasilania. Zbyt duży zwiększy czas napełniania po postoju oraz może utrudnić ocenę reakcji systemu. Dobrze dobrana objętość wydłuża cykle pracy i zmniejsza straty związane z częstym startem urządzenia. To przekłada się na niższe zużycie energii oraz stabilniejsze parametry na punktach odbioru. W efekcie poprawia się jakość procesu i trwałość całego układu.

Konserwacja zbiornika wyrównawczego sprężonego powietrza

Konserwacja zbiornika zawsze powinna zaczynać się od odizolowania go od instalacji oraz pełnego spuszczenia ciśnienia. Dopiero po takim przygotowaniu można bezpiecznie otworzyć punkty spustowe i rozpocząć obsługę. Podstawą jest usunięcie kondensatu oraz osadów z dna. Jeśli konstrukcja przewiduje dostęp do wnętrza, należy skontrolować stan powierzchni oraz ewentualne oznaki korozji. Czyszczenie zbiornika trzeba prowadzić zgodnie z instrukcją producenta, co dotyczy doboru środka płuczącego oraz sposobu odprowadzenia zanieczyszczeń. Po zakończeniu prac należy sprawdzić armaturę, połączenia i skuteczność odwodnienia.

Potrzebę serwisu zwykle sygnalizują:

• większa ilość zbierającego się kondensatu lub spadek drożności odpływu,
• widoczne ślady rdzy, nieszczelności lub nietypowe zmiany parametrów pracy,
• stan dokumentacji przeglądowej i zbliżające się terminy badań okresowych.

Częstotliwość obsługi zależy od jakości zasysanego powietrza, skuteczności uzdatniania, wilgotności otoczenia i intensywności eksploatacji. Po zakończeniu prac zbiornik trzeba ponownie zamknąć i stopniowo napełnić. Ostatnim etapem jest próba szczelności oraz obserwacja pracy układu pod obciążeniem. Tylko taki schemat ogranicza ryzyko błędów po serwisie.
