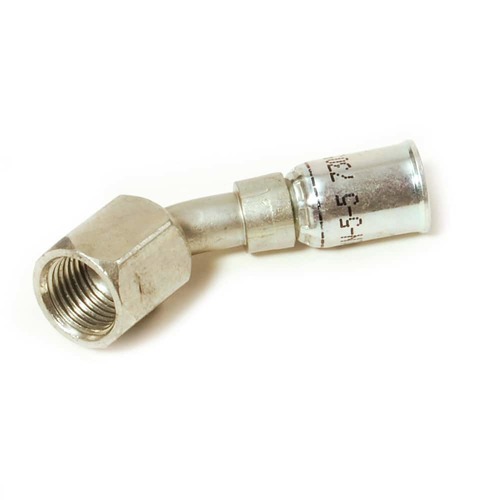

Złącze 45° kątowe seria 91 rozmiar 12 DN19 średnica wew 19,1 mm przyłącze 1-1/16-12 inch JIC 37° 13791N-12-12
Porównaj
files/fotob/product-91409.jpg
Informacje podstawowe
Producent:
Nr Katalogowy:
13791N-12-12
Rozmiar (Size) węża:
12
Średnica węża DN:
DN19
Średnica wewnętrzna węża ["]:
3/4
Kształt zakucia:
45° Kątowe
Przyłącze:
1-1/16-12 inch
Rodzaj złączki:
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
Warianty Złącze 45° kątowe seria 91 rozmiar 12 DN19 średnica wew 19,1 mm przyłącze 1-1/16-12 inch JIC 37° 13791N-12-12
Nr katalogowy
Rozmiar (Size) węża
Średnica węża DN
Średnica wewnętrzna węża ["]
Kształt zakucia
Przyłącze
Rodzaj złączki
13791-20-20
20
DN31
1 1/4
45° Kątowe
1-5/8-12 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-10-10
10
DN16
5/8
45° Kątowe
7/8-14 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-10-10C
10
DN16
5/8
45° Kątowe
7/8-14 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-12-12
12
DN19
3/4
45° Kątowe
1-1/16-12 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-16-16
16
DN25
1
45° Kątowe
1-5/16-12 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-4-4
4
DN6
1/4
45° Kątowe
7/16-20 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
do 13 tygodni
13791N-4-4C
4
DN6
1/4
45° Kątowe
7/16-20 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-5-5
5
DN5
5/16
45° Kątowe
1/2-20 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-6-6
6
DN10
3/8
45° Kątowe
9/16-18 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-6-6C
6
DN10
3/8
45° Kątowe
9/16-18 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-8-8
8
DN12
1/2
45° Kątowe
3/4-16 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13791N-8-8C
8
DN12
1/2
45° Kątowe
3/4-16 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
Jednoczęściowe złącza do zakuwania węży hydraulicznych Parker seria 91/91N. To łączniki zaciskowe przeznaczone do zakuwania na wężach PTFE. Złączki te posiadają u podstawy element prowadzący, który ułatwia prawidłowe włożenie węża i mogą być zaciskane za pomocą dowolnej maszyny Parkrimp. W matrycach tych zaciskarek zastosowano unikalny system Parkalign® firmy Parker, wyposażony w konstrukcję z wymuszonym zatrzymaniem, która pozycjonuje złączkę w matrycy w celu uzyskania doskonałego zacisku za każdym razem.
Przyłącze
1-1/16-12 inch
Ciśnienie
niskie ciśnienie
Materiał
Stal
seria
91
Rodzaj gwintu
wewnętrzny
Typ przyłącza
JIC 37°
Kształt zakucia
45° Kątowe
Średnica węża DN
DN19
Średnica wew węża [mm]
19,1
Rozmiar (Size) węża
12
Średnica wewnętrzna węża ["]
3/4
Rodzaj złączki
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Katalog złączy seria 91
Format: pdf
