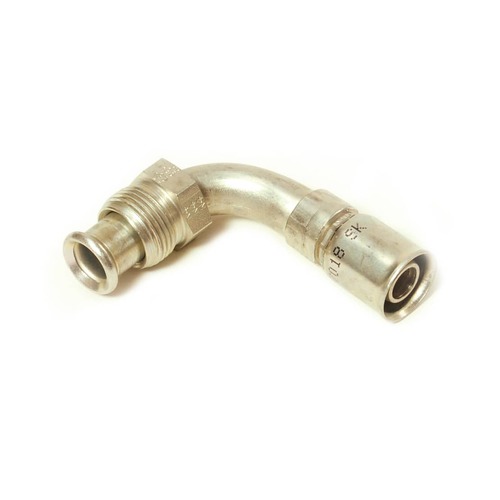

Złącze 90° kątowe seria 91 rozmiar 6 DN10 średnica wew 9,5 mm przyłącze 1/2-20 inch SAE 45° 16991N-5-6
Porównaj
files/fotob/product-91451.jpg
Informacje podstawowe
Producent:
Nr Katalogowy:
16991N-5-6
Rozmiar (Size) węża:
6
Średnica węża DN:
DN10
Średnica wewnętrzna węża ["]:
3/8
Kształt zakucia:
90° Kątowe
Przyłącze:
1/2-20 inch
Rodzaj złączki:
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Niedostępny
Na zapytanie
Warianty Złącze 90° kątowe seria 91 rozmiar 6 DN10 średnica wew 9,5 mm przyłącze 1/2-20 inch SAE 45° 16991N-5-6
Nr katalogowy
Rozmiar (Size) węża
Średnica węża DN
Średnica wewnętrzna węża ["]
Kształt zakucia
Przyłącze
Rodzaj złączki
16991N-10-10
10
DN16
5/8
90° Kątowe
7/8-18 inch
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Niedostępny
Na zapytanie
16991N-12-12
12
DN19
3/4
90° Kątowe
1-1/16-16 inch
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Niedostępny
Na zapytanie
16991N-4-4
4
DN6
1/4
90° Kątowe
7/16-24 inch
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Niedostępny
Na zapytanie
16991N-5-5
5
DN5
5/16
90° Kątowe
1/2-20 inch
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Niedostępny
Na zapytanie
16991N-5-6
6
DN10
3/8
90° Kątowe
1/2-20 inch
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Niedostępny
Na zapytanie
16991N-6-6
6
DN10
3/8
90° Kątowe
5/8-18 inch
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Niedostępny
Na zapytanie
16991N-8-8
8
DN12
1/2
90° Kątowe
3/4-18 inch
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Niedostępny
Na zapytanie
17791N-12-12
12
DN19
3/4
45° Kątowe
1-1/16-16 inch
gwint wewnętrzny SAE 45 / Obrotowy-45° kolano
Niedostępny
Na zapytanie
17791N-6-6
6
DN10
3/8
45° Kątowe
5/8-18 inch
gwint wewnętrzny SAE 45 / Obrotowy-45° kolano
Niedostępny
Na zapytanie
17991N-12-12
12
DN19
3/4
90° Kątowe
1-1/16-16 inch
gwint wewnętrzny SAE 45 / Obrotowy-90° kolano
Niedostępny
Na zapytanie
17991N-6-6
6
DN10
3/8
90° Kątowe
5/8-18 inch
gwint wewnętrzny SAE 45 / Obrotowy-90° kolano
Niedostępny
Na zapytanie
19291N-12-12
12
DN19
3/4
Proste
gwint wewnętrzny BSP Parallel Pipe-Obrotowy-Straight (60° stożek)
Niedostępny
Na zapytanie
19291N-8-8
8
DN12
1/2
Proste
gwint wewnętrzny BSP Parallel Pipe-Obrotowy-Straight (60° stożek)
Niedostępny
Na zapytanie
Jednoczęściowe złącza do zakuwania węży hydraulicznych Parker seria 91/91N. To łączniki zaciskowe przeznaczone do zakuwania na wężach PTFE. Złączki te posiadają u podstawy element prowadzący, który ułatwia prawidłowe włożenie węża i mogą być zaciskane za pomocą dowolnej maszyny Parkrimp. W matrycach tych zaciskarek zastosowano unikalny system Parkalign® firmy Parker, wyposażony w konstrukcję z wymuszonym zatrzymaniem, która pozycjonuje złączkę w matrycy w celu uzyskania doskonałego zacisku za każdym razem.
Przyłącze
1/2-20 inch
Ciśnienie
niskie ciśnienie
Materiał
Stal
seria
91
Rodzaj gwintu
zewnętrzny
Typ przyłącza
SAE 45°
Kształt zakucia
90° Kątowe
Średnica węża DN
DN10
Średnica wew węża [mm]
9,5
Rozmiar (Size) węża
6
Średnica wewnętrzna węża ["]
3/8
Rodzaj złączki
gwint zewnętrzny Inverted SAE 45°-Obrotowy-90° kolano
Katalog złączy seria 91
Format: pdf
