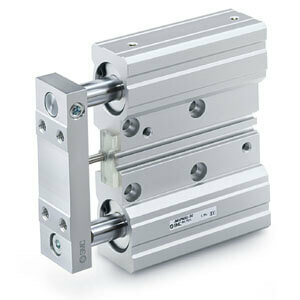

Siłownik z prowadnicami Ø20 skok 150 mm JMGPM20-150
Siłowniki pneumatyczne SMC JMGP
Seria SMC JMGP to zaawansowane siłowniki pneumatyczne z podwójnym tłoczyskiem, zaprojektowane z myślą o dużej sztywności, precyzyjnym prowadzeniu oraz możliwości przenoszenia znacznych obciążeń bocznych. W porównaniu z wcześniejszymi rozwiązaniami (np. serią CXSM) modele JMGP oferują krótszą długość całkowitą oraz istotne zmniejszenie masy, przy jednoczesnym zwiększeniu dopuszczalnych obciążeń.
Najważniejsze cechy
- Średnice tłoka: Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm
- Skrócenie długości całkowitej nawet o 54,5 mm (dla skoku 20 mm)
- Zmniejszenie masy do 40% w porównaniu z serią CXSM
- Zwiększenie dopuszczalnego obciążenia bocznego nawet 6,6 razy
- Precyzyjne prowadzenie dzięki podwójnemu tłoczysku
- Maksymalne ciśnienie robocze: 0,7 MPa
- Minimalne ciśnienie robocze: 0,15 MPa
- Prędkość pracy tłoczyska: 50–300 mm/s (Ø12–32), 50–250 mm/s (Ø40–100)
- Zakres temperatur: od 5 do 60°C
- Standardowo brak potrzeby smarowania (non-lube)
Opcje montażu
Siłowniki JMGP umożliwiają montaż w wielu wariantach oraz elastyczne podłączenie przyłączy. Do dyspozycji użytkownika są:
- Trzy opcje montażu: od góry, od dołu i od tyłu
- Możliwość podłączenia przewodów w czterech kierunkach
- Krótki rozstaw otworów montażowych – możliwość instalacji siłowników obok siebie
- Dedykowane akcesoria montażowe i czujniki położenia (m.in. seria D-M9)
Korzyści z zastosowania
Dzięki wzmocnionej konstrukcji i zwiększonej nośności, seria JMGP sprawdza się w aplikacjach wymagających stabilnego i powtarzalnego prowadzenia. Kompaktowe wymiary pozwalają oszczędzić przestrzeń montażową, a wysoka sztywność eliminuje konieczność stosowania dodatkowych prowadnic. Zastosowanie czujników i szerokiej gamy akcesoriów ułatwia integrację w nowoczesnych systemach automatyki.
Zastosowanie
Siłowniki pneumatyczne JMGP znajdują szerokie zastosowanie w procesach takich jak: popychanie, podnoszenie i zaciskanie. Dzięki odporności na obciążenia boczne i kompaktowej konstrukcji, są idealnym rozwiązaniem w automatyce przemysłowej, montażu precyzyjnym, systemach transportowych oraz w aplikacjach wymagających wysokiej dokładności i niezawodności pracy.
