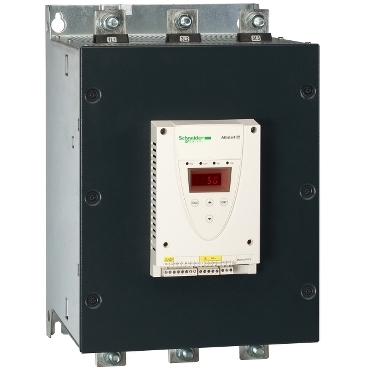

Softstart ATS22 3 fazowy 230-440VAC 50-60Hz 250kW 480A IP00 ATS22C48Q
Porównaj
files/fotob/product-31055.jpg
Informacje podstawowe
Producent:
Nr Katalogowy:
ATS22C48Q
Niedostępny
Na zapytanie
Układ łagodnego rozruchu Altistart 22 o stopniu ochronności IP00 może zasilać trójfazowe silniki asynchroniczne podłączonych w gwiazdę lub trójkąt o obciążalności do 480A (zakres napięcia od 230V do 440V AC). Ten Altistart 22 może być stosowany dla silników o mocy znamionowej do 250 kW (zakres napięcia od 400V do 440V AC dla połączenia w gwiazdę) oraz do 400 kW (440V AC dla połączenia w trójkąt) . Ten układ łagodnego rozruchu jest przeznaczony dla prostych oraz złożonych maszyn takich jak pompy wirowe i tłokowe, wentylatory oraz sprężarki śrubowe.
- Mały rozmiar zwiększa wszechstronność; pozwala na montaż w ramach każdego rodzaju maszyn.
- Posiada zintegrowany bypass, który redukuje hałas i zmniejsza wydzielanie ciepła.
- Posiada wejście termistorowe na czujnik PTC pozwalające monitorować stan silnika aby uchronić go przed przegrzaniem.
- Jest kompatybilny z programem SoMove aby łatwo zapisywać importować i eksportować jego ustawienia.
Stopień ochrony (IP)
IP20
Znamionowe napięcie sterowania Us dla DC
24-24 V
Rodzaj napięcia sterowania
AC
Znamionowe napięcie sterowania Us dla AC 60 Hz
220-230 V
Znamionowe napięcie sterowania Us dla AC 50 Hz
230-230 V
Z wyświetlaczem
nie
Znamionowe napięcie pracy Ue
230-440 V
Znamionowa temperatura otoczenia
40 °C
Wbudowany stycznik (Bypass)
tak
Regulacja momentu obrotowego
tak
Wbudowane zabezpieczenie przeciążeniowe silnika
tak
Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 230 V
132 kW
Znamionowy prąd pracy Ie przy temperaturze otoczenia 40°C
480 A
Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 400 V
250 kW
Znamionowa moc silnika trójfazowego, podłączenie w wew. trójkąt, przy 400 V
355 kW
Znamionowa moc silnika trójfazowego, podłączenie w wew. trójkąt, przy 230 V
220 kW
