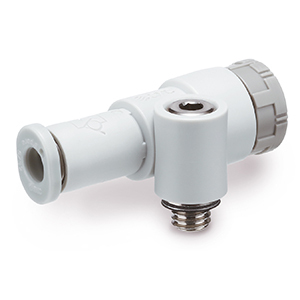

Zawór dławiąco-zwrotny z przyłączem wtykowym Rcø4 1/8 JAS-LEA04-01S
Zawory dławiąco-zwrotne SMC JAS
Seria SMC JAS to kompaktowe zawory dławiąco-zwrotne z przyłączem wtykowym, wyposażone w mechanizm blokady pokrętła (push-lock). Umożliwiają one precyzyjną regulację prędkości przepływu powietrza przy zachowaniu niewielkich wymiarów i wysokiej niezawodności pracy. Konstrukcja została zoptymalizowana pod kątem oszczędności miejsca oraz łatwego montażu nawet w trudno dostępnych miejscach.
Najważniejsze cechy
- Kompaktowa budowa – wysokość zredukowana o ponad 40% w porównaniu z poprzednimi modelami
- Mechanizm blokowania pokrętła – widoczne oznaczenie stanu (pomarańczowy znacznik)
- Łatwy montaż przy użyciu klucza imbusowego
- Możliwość regulacji przepływu nawet w ograniczonej przestrzeni
- Dostępne typy: Meter-out i Meter-in
- Średnice przewodów: Ø3.2, Ø4, Ø6 mm (metryczne) oraz 1/8", 5/32", 1/4" (calowe)
- Ciśnienie robocze: od 0,05 do 0,7 MPa
- Temperatura pracy: od -5 do 60°C
- Obsługa przewodów z tworzyw: nylon, poliuretan, FEP, PFA
Opcje montażu
Zawory serii JAS oferują różne warianty gwintów i kierunków montażu, umożliwiając elastyczne dopasowanie do potrzeb instalacji pneumatycznej. Dostępne są wersje z gwintami:
- M3, M5, 10-32UNF (uszczelnienie z uszczelką)
- R, NPT (uszczelnienie z pastą)
- G (uszczelnienie czołowe – face seal)
W zależności od konfiguracji, trzpień montażowy może znajdować się po prawej (typ A) lub lewej stronie (typ B), co pozwala na zmniejszenie wystawania korpusu zaworu poza obrys siłownika.
Korzyści z zastosowania
Zawory JAS zapewniają płynną regulację przepływu przy zachowaniu stabilnej pozycji pokrętła nawet w warunkach drgań. Kompaktowa konstrukcja umożliwia gęstsze rozmieszczenie elementów w układzie pneumatycznym, a blokowany mechanizm regulacyjny zapobiega przypadkowym zmianom ustawień. Dodatkowo zastosowanie złączy wtykowych typu One-touch znacznie skraca czas instalacji.
Zastosowanie
Seria SMC JAS idealnie sprawdza się w systemach automatyki, gdzie kluczowe są precyzyjna kontrola prędkości siłowników, kompaktowa budowa i łatwość montażu. Zawory te znajdują zastosowanie w urządzeniach montażowych, liniach pakujących, manipulatorach pneumatycznych oraz w systemach transportowych wymagających stabilnej regulacji przepływu powietrza.
