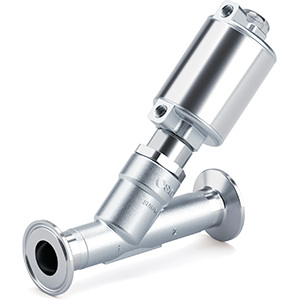

Zawór kątowy spawany doczołowo DN10 JSB14-ST10C1-2SF

SMC JSB – zawory kątowe sterowane pneumatycznie

Zawory kątowe SMC serii JSB to pneumatycznie sterowane zawory przeznaczone do zastosowań z powietrzem, wodą oraz parą. Dzięki zastosowaniu konstrukcji kątowej uzyskano niski spadek ciśnienia oraz duży przepływ medium, co pozwala na efektywne wykorzystanie zaworu w wymagających instalacjach przemysłowych.

Seria JSB została zaprojektowana z myślą o długiej żywotności, wysokiej szczelności oraz łatwej konserwacji. Zawory są dostępne w różnych wielkościach oraz konfiguracjach sterowania, dzięki czemu mogą być dopasowane do parametrów konkretnej instalacji.

Konstrukcja kątowa zapewniająca duży przepływ

Jedną z najważniejszych cech serii JSB jest zoptymalizowany kanał przepływowy oraz konstrukcja angle seat. W porównaniu z klasyczną konstrukcją zaworu grzybkowego pozwala ona uzyskać znacznie większy współczynnik przepływu przy ograniczeniu strat ciśnienia.

Dla przykładowego wykonania z przyłączem 1" współczynnik Cv wynosi około 29, co według danych producenta pozwala uzyskać około 2,5-krotnie większy przepływ w porównaniu z konstrukcją tradycyjną.

• niski spadek ciśnienia
• duży przepływ medium
• zoptymalizowany kanał przepływowy
• konstrukcja kątowa typu angle seat
• wysoka szczelność wewnętrzna
• odpowiednie rozwiązanie do wymagających instalacji przemysłowych

Wysoka trwałość i długa żywotność

Zawory SMC JSB zostały zaprojektowane z myślą o intensywnej pracy. Producent podaje żywotność do 10 milionów cykli dla powietrza i wody oraz do 3 milionów cykli dla pary, przy czym rzeczywista trwałość zależy od zastosowanych opcji, wielkości zaworu oraz warunków pracy.

Zastosowanie uszczelnienia typu squeeze seal z funkcją zgarniającą pomaga ograniczyć przedostawanie się medium przez uszczelnienie podczas pracy głównego zaworu. Prowadnica trzpienia ogranicza możliwość niewspółosiowości i przyczynia się do wydłużenia trwałości uszczelnienia.

• długa żywotność przy intensywnej eksploatacji
• do 10 milionów cykli dla powietrza i wody
• do 3 milionów cykli dla pary
• uszczelnienie squeeze seal
• funkcja zgarniająca uszczelnienia
• prowadnica ograniczająca niewspółosiowość trzpienia

Wysoka szczelność i kontrola położenia

Seria JSB zapewnia niski poziom przecieku wewnętrznego. Dla wykonania testowanego z powietrzem producent podaje wartość przecieku wewnętrznego na poziomie 10 cm³/min lub mniej.

Wybrane wykonania mogą być wyposażone we wskaźnik położenia, który pozwala wizualnie potwierdzić stan zaworu. Niebieski wskaźnik umożliwia łatwe rozpoznanie, czy zawór znajduje się w pozycji otwartej czy zamkniętej.

Szeroki zakres konfiguracji

Zawory SMC JSB dostępne są w wielu wariantach przyłączy i wielkości nominalnych. Seria obejmuje między innymi wykonania z gwintami Rc, NPT oraz G, a także nowe warianty z przyłączem zaciskowym (clamp) oraz połączeniem spawanym doczołowo (butt weld).

Dostępne są również różne warianty sterowania, w tym wykonania normalnie zamknięte (N.C.), normalnie otwarte (N.O.) oraz dwustronnego działania. W zależności od wersji zawory mogą być przeznaczone do pracy przy standardowym lub podwyższonym ciśnieniu.

• przyłącza gwintowane Rc, NPT i G
• przyłącza zaciskowe typu clamp
• połączenia spawane doczołowo
• wykonania N.C.
• wykonania N.O. i dwustronnego działania
• wersje standardowego i wysokiego ciśnienia
• szeroki zakres wielkości nominalnych

Materiały i konstrukcja przystosowana do wymagających aplikacji

Seria JSB została opracowana z wykorzystaniem materiałów przeznaczonych do pracy z różnymi mediami przemysłowymi. Dostępne wykonania obejmują między innymi konstrukcje ze stali nierdzewnej, a w rozwiązaniach przeznaczonych do wymagających aplikacji zastosowano stal nierdzewną odpowiadającą klasie 316L.

Gładka powierzchnia głowicy zaworu wykonana ze stali nierdzewnej 304 ułatwia utrzymanie czystości oraz nadaje konstrukcji estetyczne, przemysłowe wykończenie.

Łatwa konserwacja i serwis

Konstrukcja serii JSB została zaprojektowana również z myślą o obsłudze serwisowej. Poszczególne elementy zaworu mogą być wymieniane, co ułatwia przeprowadzanie prac konserwacyjnych i pozwala ograniczyć czas potrzebny na obsługę urządzenia.

Dostępne są również różne rozwiązania dotyczące przyłączy sterujących i odpowietrzających, w tym metalowe złączki jednoprzyciskowe oraz wykonania ze stali nierdzewnej.

Zastosowania przemysłowe

Zawory kątowe SMC JSB znajdują zastosowanie w instalacjach, w których wymagane są duży przepływ, niski spadek ciśnienia oraz wysoka trwałość zaworu. Możliwość pracy z powietrzem, wodą i parą pozwala wykorzystać je w wielu różnych aplikacjach przemysłowych.

• instalacje sprężonego powietrza
• instalacje wodne
• instalacje parowe
• systemy automatyki przemysłowej
• maszyny i urządzenia przemysłowe
• układy sterowania przepływem medium
• aplikacje wymagające dużego przepływu
• instalacje wymagające wysokiej trwałości zaworu

Dlaczego warto wybrać zawory SMC JSB?

SMC JSB to rozwiązanie łączące konstrukcję kątową o dużym przepływie z wysoką trwałością i szerokimi możliwościami konfiguracji. Niski spadek ciśnienia, wysoka szczelność, długa żywotność oraz możliwość pracy z powietrzem, wodą i parą sprawiają, że seria JSB jest odpowiednim rozwiązaniem dla wielu wymagających aplikacji przemysłowych.

Dzięki szerokiej gamie wielkości, rodzajów przyłączy oraz sposobów sterowania możliwe jest dobranie odpowiedniego wariantu zaworu do parametrów konkretnej instalacji.
