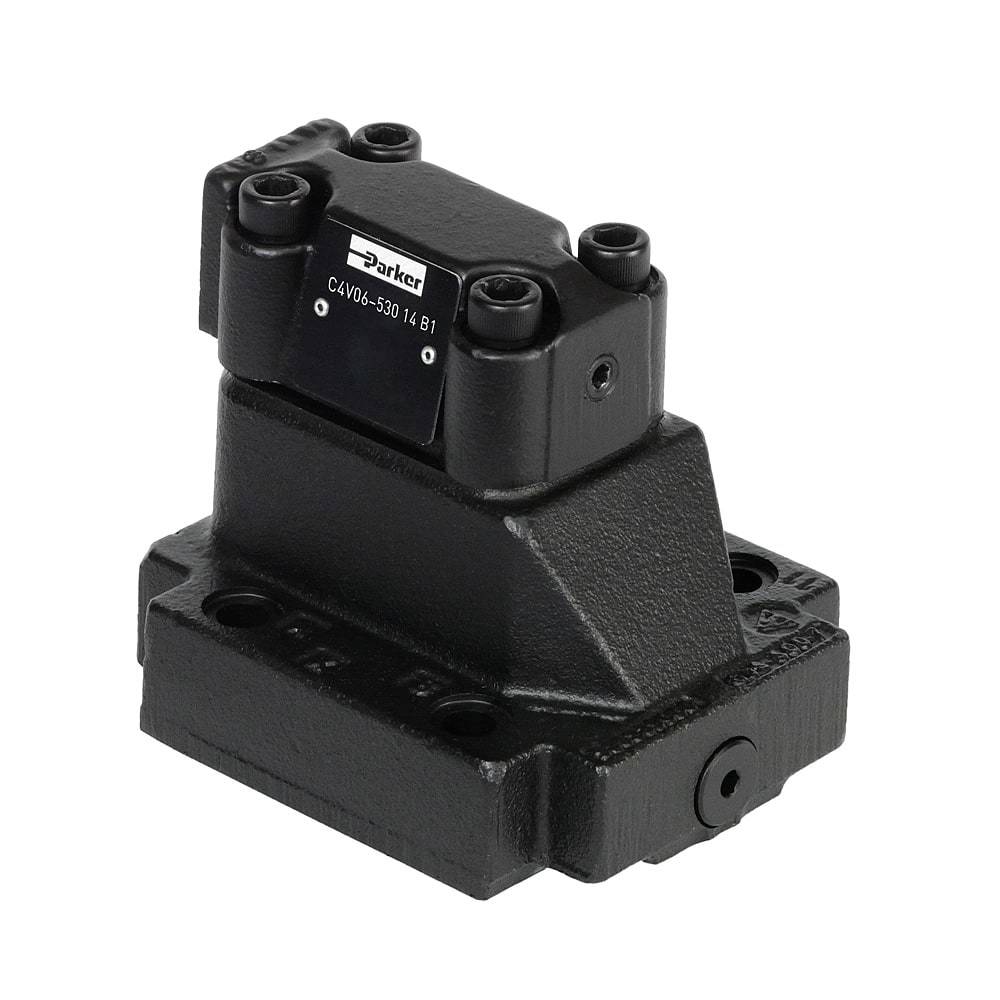

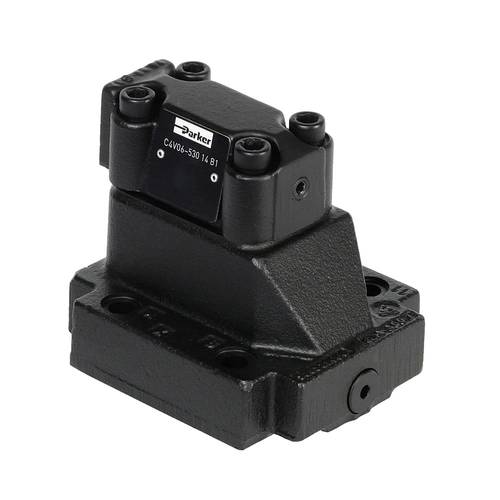

Zawór zwrotny sterowany NG32 ciśnienie otwarcia 3.5 BAR 016-89063-0
Porównaj
files/fotob/product-62045.jpg
Informacje podstawowe
Producent:
Nr Katalogowy:
016-89063-0
Jednostka miary:
szt.
rozmiar:
NG32 / CETOP 10
Ciśnienie otwarcia [bar]:
przepływ z A-B 3.5
Rodzaj działania:
bezpośredni
Materiał uszczelki:
NBR
Niedostępny
Na zapytanie
Cena netto:
1 048,00 EUR
Cena brutto:
1 289,04 EUR
Warianty Zawór zwrotny sterowany NG32 ciśnienie otwarcia 3.5 BAR 016-89063-0
Nr katalogowy
rozmiar
Ciśnienie otwarcia [bar]
Rodzaj działania
Materiał uszczelki
016-39688-0
NG10 / CETOP 05
przepływ z A-B 2.2
bezpośredni
FPM
Niedostępny
Na zapytanie
016-39765-0
NG32 / CETOP 10
przepływ z A-B 9.0
bezpośredni
NBR
016-39775-0
NG25 / CETOP 08
przepływ z A-B 9.0
bezpośredni
NBR
016-88568-0
NG10 / CETOP 05
przepływ z A-B 1.0przepływ z B-A 1.5
pilot
NBR
016-88568-5
NG10 / CETOP 05
przepływ z A-B 1.0przepływ z B-A 1.5
pilot
FPM
016-88569-0
NG10 / CETOP 05
przepływ z A-B 1.0przepływ z B-A 1.5
pilot
NBR
016-88570-0
NG10 / CETOP 05
przepływ z A-B 2.0przepływ z B-A 3.0
pilot
NBR
016-88571-0
NG10 / CETOP 05
przepływ z A-B 2.0przepływ z B-A 3.0
pilot
NBR
016-88588-0
NG25 / CETOP 08
przepływ z A-B 1.0przepływ z B-A 1.7
pilot
NBR
016-88588-5
NG25 / CETOP 08
przepływ z A-B 1.0przepływ z B-A 1.7
pilot
FPM
016-88589-0
NG25 / CETOP 08
przepływ z A-B 1.0przepływ z B-A 1.7
pilot
NBR
016-88590-0
NG25 / CETOP 08
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
NBR
016-88591-0
NG25 / CETOP 08
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
FPM
Niedostępny
Na zapytanie
016-88598-0
NG32 / CETOP 10
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
NBR
016-88599-0
NG32 / CETOP 10
przepływ z A-B 1.0przepływ z B-A 1.7
pilot
NBR
016-88600-0
NG32 / CETOP 10
przepływ z A-B 1.0przepływ z B-A 1.7
pilot
NBR
016-88601-0
NG32 / CETOP 10
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
NBR
016-88602-0
NG32 / CETOP 10
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
FPM
016-88603-0
NG32 / CETOP 10
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
NBR
016-88699-0
NG25 / CETOP 08
przepływ z A-B 1.0przepływ z B-A 1.7
pilot
NBR
016-88701-0
NG32 / CETOP 10
przepływ z A-B 1.0przepływ z B-A 1.7
pilot
NBR
016-88719-0
NG10 / CETOP 05
przepływ z A-B 1.0przepływ z B-A 1.5
pilot
NBR
016-88725-0
NG25 / CETOP 08
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
NBR
016-88853-0
NG10 / CETOP 05
przepływ z A-B 4.0przepływ z B-A 5.5
pilot
NBR
016-88853-5
NG10 / CETOP 05
przepływ z A-B 4.0przepływ z B-A 5.5
pilot
FPM
016-88954-0
NG10 / CETOP 05
przepływ z A-B 0.5
bezpośredni
NBR
016-88955-0
NG10 / CETOP 05
przepływ z A-B 0.3
bezpośredni
NBR
016-88956-0
NG10 / CETOP 05
przepływ z A-B 2.2
bezpośredni
NBR
016-88957-0
NG10 / CETOP 05
przepływ z A-B 3.0
bezpośredni
NBR
016-88965-0
NG25 / CETOP 08
przepływ z A-B 3.5
bezpośredni
NBR
016-88965-5
NG25 / CETOP 08
przepływ z A-B 3.5
bezpośredni
FPM
016-88966-0
NG25 / CETOP 08
przepływ z A-B 0.5
bezpośredni
NBR
016-88967-0
NG25 / CETOP 08
przepływ z A-B 0.3
bezpośredni
FPM
016-88968-0
NG25 / CETOP 08
przepływ z A-B 2.2
bezpośredni
NBR
016-88970-0
NG25 / CETOP 08
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
NBR
016-88970-5
NG25 / CETOP 08
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
FPM
Niedostępny
Na zapytanie
016-88975-0
NG32 / CETOP 10
przepływ z A-B 0.5
bezpośredni
NBR
016-88976-0
NG32 / CETOP 10
przepływ z A-B 2.2
bezpośredni
NBR
016-88977-0
NG32 / CETOP 10
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
NBR
016-89004-0
NG10 / CETOP 05
przepływ z A-B 4.0przepływ z B-A 5.5
pilot
NBR
016-89016-0
NG32 / CETOP 10
przepływ z A-B 2.2
bezpośredni
FPM
016-89063-0
NG32 / CETOP 10
przepływ z A-B 3.5
bezpośredni
NBR
016-89138-0
NG32 / CETOP 10
przepływ z A-B 0.3
bezpośredni
NBR
016-89141-0
NG25 / CETOP 08
przepływ z A-B 0.3
bezpośredni
NBR
016-89161-0
NG10 / CETOP 05
przepływ z A-B 2.8
bezpośredni
NBR
016-89162-0
NG32 / CETOP 10
przepływ z A-B 1.2
bezpośredni
NBR
016-89165-0
NG25 / CETOP 08
przepływ z A-B 0.5
bezpośredni
FPM
016-89174-0
NG10 / CETOP 05
przepływ z A-B 1.2
bezpośredni
NBR
016-89202-0
NG10 / CETOP 05
przepływ z A-B 4.0przepływ z B-A 5.5
pilot
NBR
016-89203-0
NG25 / CETOP 08
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
NBR
016-89409-0
NG10 / CETOP 05
przepływ z A-B 0.3
bezpośredni
FPM
016-89575-0
NG10 / CETOP 05
przepływ z A-B 2.0przepływ z B-A 3.0
pilot
NBR
016-89580-0
NG25 / CETOP 08
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
NBR
016-89826-0
NG25 / CETOP 08
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
NBR
016-94361-0
NG32 / CETOP 10
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
NBR
016-94420-0
NG25 / CETOP 08
przepływ z A-B 1.2
bezpośredni
NBR
016-94420-5
NG25 / CETOP 08
przepływ z A-B 1.2
bezpośredni
FPM
Niedostępny
Na zapytanie
016-94516-0
NG25 / CETOP 08
przepływ z A-B 2.2
bezpośredni
FPM
016-94728-0
NG32 / CETOP 10
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
NBR
016-96446-0
NG25 / CETOP 08
przepływ z A-B 3.5przepływ z B-A 6.0
pilot
NBR
016-96720-0
NG32 / CETOP 10
przepływ z A-B 0.3
bezpośredni
FPM
016-98147-0
NG25 / CETOP 08
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
FPM
016-98455-0
NG25 / CETOP 08
przepływ z A-B 2.2przepływ z B-A 3.8
pilot
NBR
Zawory zwrotne sterowane Parker serii C4V umożliwiają swobodny przepływ z kanału A do B. Przepływ w kierunku przeciwnym jest blokowany. Podanie ciśnienia do kanału sterującego X powoduje otwarcie przepływu z komory B do A. Zawór dostępny jest z czterema różnymi współczynnikami otwarcia. Przy braku ciśnienia sterującego w kanale X przepływ z kanału B do A jest zamknięty, ponieważ ciśnienie w kanale B działa również na górną powierzchnię tłoczka. Podanie ciśnienia do kanału X powoduje połączenie obszaru nad tłoczkiem z kanałem drenażowym i umożliwia otwarcie przepływu z kanału B do A.
Materiał uszczelki
NBR
rozmiar
NG32 / CETOP 10
Opcje
Standard
Uruchamianie
bezpośrednio
Rodzaj działania
bezpośredni
Ciśnienie otwarcia [bar]
przepływ z A-B 3.5
Pozycja montażowa
dowolna
Rodzaj montażu
płyta przyłączeniowa
Katalog hydrauliczne zawory zwrotne
Format: pdf
