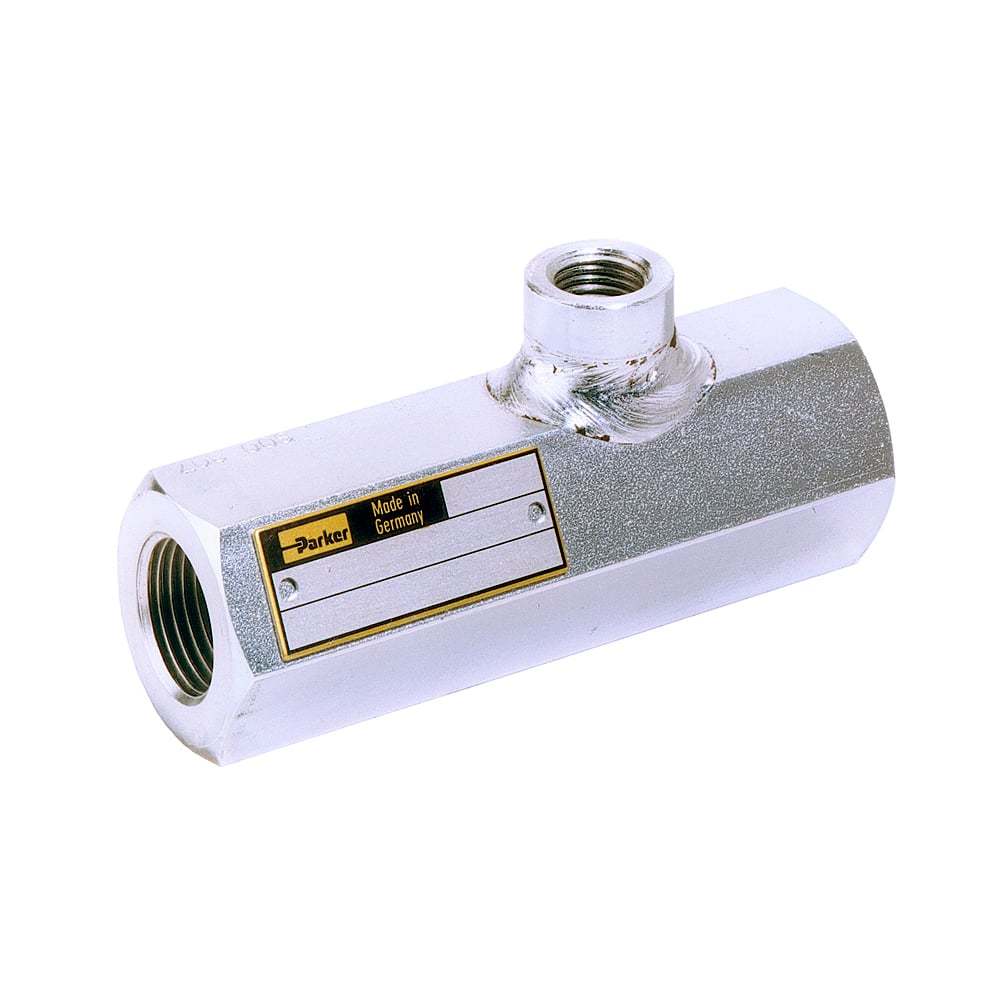

Zawór zwrotny sterowany pilotem 1/2 BSPP RH3

Zawory zwrotne sterowane Parker serii RH umożliwiają swobodny przepływ w jednym kierunku (B do A). Przepływ w kierunku przeciwnym jest zamknięty (A do B). Podanie ciśnienia sterującego powoduje odsunięcie kulki od gniazda i umożliwienie przepływu w kierunku A do B. Najczęstsze zastosowanie:

• Utrzymywanie siłowników sterowanych rozdzielaczami suwakowymi w zadanych położeniach
• Zapewnienie szybkiego ruchu powrotnego siłownika gdy natężenie przepływu przekracza wartości graniczne zastosowanego rozdzielacza.
• Jako sterowany hydraulicznie zawór sterujący kierunkiem przepływu

Zawory są dostępne z odciążaniem wstępnym lub bez.

• Bez odciążenia wstępnego - zawory wyposażone są w kulkę, która umożliwia szybkie uzyskanie pełnego przepływu proporcjonalnie do wielkości ciśnienia sterującego. Zwężka dławiąca w kanale sterującym powoduje tłumienie ruchu tłoczka sterującego, co zapewnia zmniejszenie spadku ciśnienia przy przesterowaniu.
• Z odciążeniem wstępnym - zawory z odciążeniem wstępnym posiadają zamiast kulki polerowany grzybek o kulistym kształcie (działający jak zawór gniazdowy). Dodatkowy zawór zwrotny (umieszczony wewnątrz grzybka) powoduje wstępne odciążenie zaworu bez gwałtownego spadku ciśnienia, co ma istotne znaczenie przy wysokich ciśnieniach oraz dużych objętościach roboczych.
