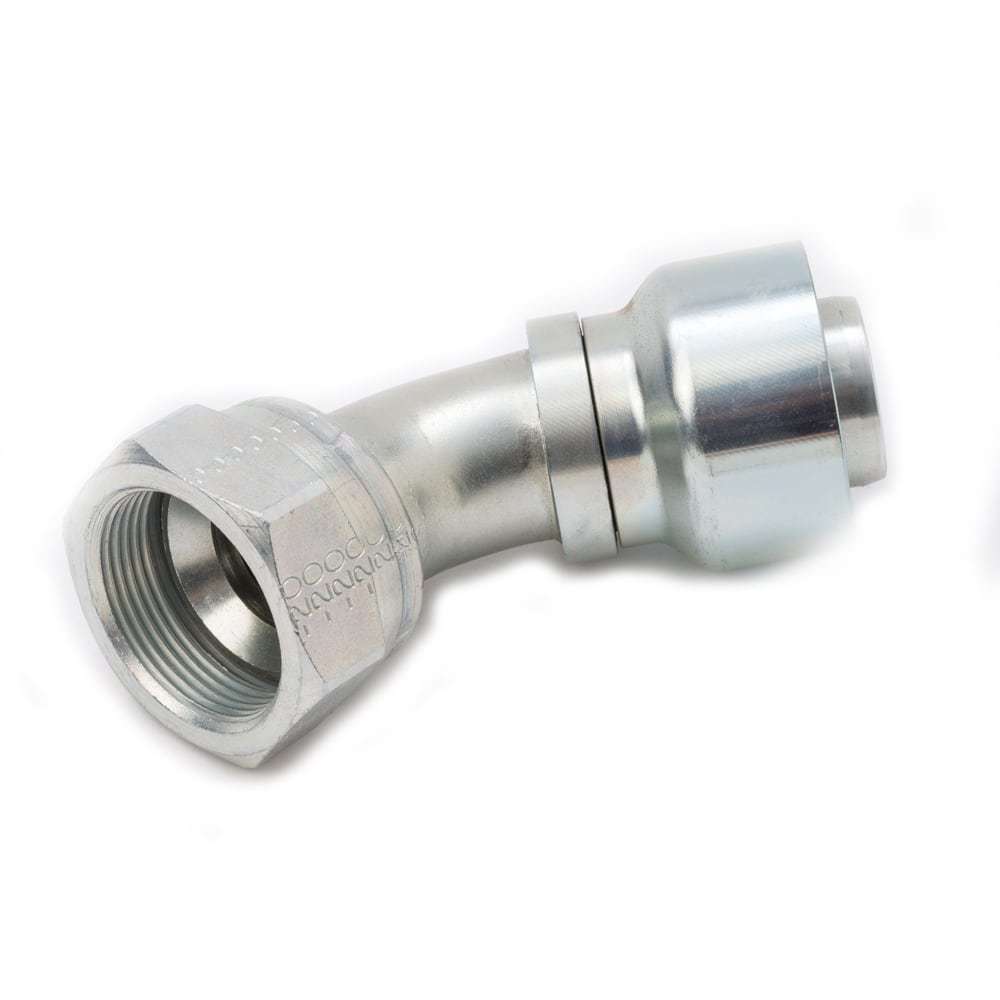

Złącze 45° kątowe seria 93 rozmiar 24 DN38 średnica wew 38,1 mm przyłącze 1-7/8-12 inch JIC 37° 13793N-24-24
Porównaj
files/fotob/product-91542.jpg
Informacje podstawowe
Producent:
Nr Katalogowy:
13793N-24-24
Rozmiar (Size) węża:
24
Średnica węża DN:
DN38
Średnica wewnętrzna węża ["]:
1 1/2
Kształt zakucia:
45° Kątowe - krótkie
Przyłącze:
1-7/8-12 inch
Rodzaj złączki:
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
Warianty Złącze 45° kątowe seria 93 rozmiar 24 DN38 średnica wew 38,1 mm przyłącze 1-7/8-12 inch JIC 37° 13793N-24-24
Nr katalogowy
Rozmiar (Size) węża
Średnica węża DN
Średnica wewnętrzna węża ["]
Kształt zakucia
Przyłącze
Rodzaj złączki
13793N-12-12
12
DN19
3/4
45° Kątowe - krótkie
1-1/16-12 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13793N-16-16
16
DN25
1
45° Kątowe - krótkie
1-5/16-12 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13793N-20-20
20
DN31
1 1/4
45° Kątowe - krótkie
1-5/8-12 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
13793N-24-24
24
DN38
1 1/2
45° Kątowe - krótkie
1-7/8-12 inch
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Niedostępny
Na zapytanie
Jednoczęściowe złącza do zakuwania węży hydraulicznych Parker seria 93. To łączniki zaciskowe przeznaczone do zakuwania na wężach PTFE. Złączki te posiadają u podstawy element prowadzący, który ułatwia prawidłowe włożenie węża i mogą być zaciskane za pomocą dowolnej maszyny Parkrimp. W matrycach tych zaciskarek zastosowano unikalny system Parkalign® firmy Parker, wyposażony w konstrukcję z wymuszonym zatrzymaniem, która pozycjonuje złączkę w matrycy w celu uzyskania doskonałego zacisku za każdym razem.
Przyłącze
1-7/8-12 inch
Ciśnienie
niskie ciśnienie
Materiał
Stal
seria
93
Rodzaj gwintu
wewnętrzny
Typ przyłącza
JIC 37°
Kształt zakucia
45° Kątowe - krótkie
Średnica węża DN
DN38
Średnica wew węża [mm]
38,1
Rozmiar (Size) węża
24
Średnica wewnętrzna węża ["]
1 1/2
Rodzaj złączki
gwint wewnętrzny JIC 37°-Obrotowy-45° kolano-Short Drop
Katalog złączy seria 93
Format: pdf
