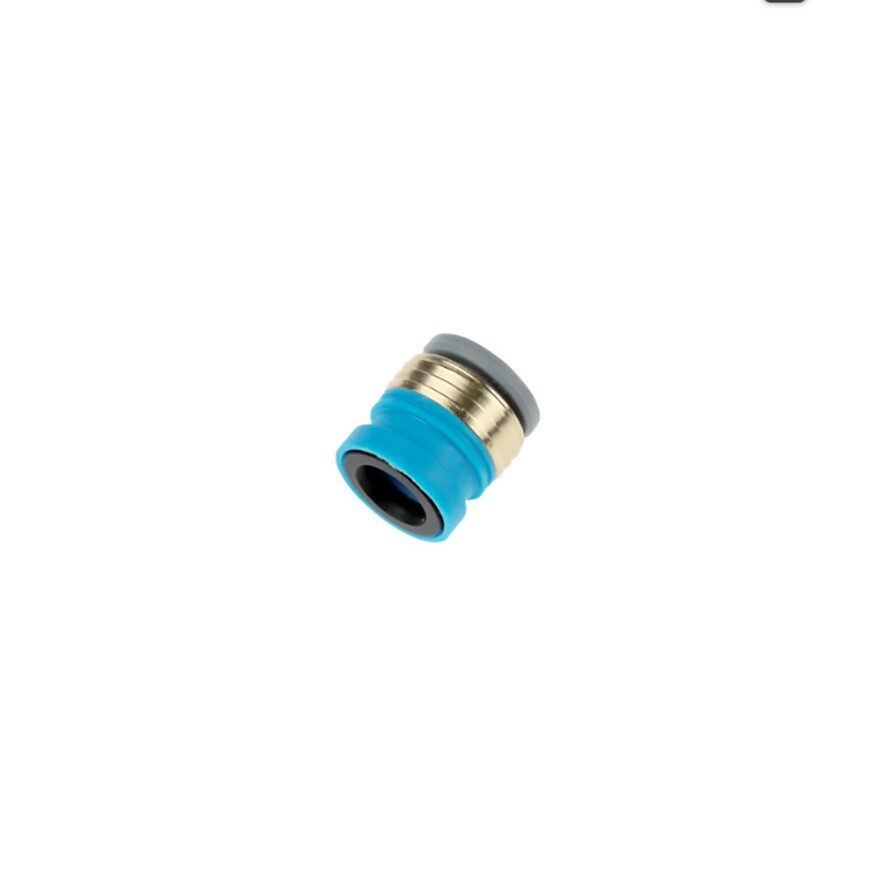

Złącze cartridge Carstick® 4 mm 6300 04 00

Carstick® 6300 – Złączki wtykowe Parker Legris

Seria Carstick® 6300 to zaawansowane złączki samozaciskowe Parker Legris przeznaczone do szybkiego i niezawodnego podłączania przewodów w aplikacjach przemysłowych. Wersje EPDM oraz Carstick+ EPDM/FKM oferują wysoką szczelność, szeroką kompatybilność materiałową oraz możliwość automatycznej instalacji w gniazdach różnego typu. Technologia Carstick® pozwala na znaczne skrócenie czasu montażu i zmniejszenie zajmowanej przestrzeni, przy zachowaniu pełnej integralności przepływu.

Najważniejsze cechy serii 6300

• Prosty i szybki montaż – złączki wprowadzane są bezpośrednio do przygotowanego gniazda, co pozwala skrócić czas montażu nawet o 55–75% w porównaniu ze standardowymi rozwiązaniami.
• Jedno gniazdo dla wielu materiałów – Carstick+ umożliwia montaż w aluminium, mosiądzu, polimerach elastycznych oraz nieelastycznych.
• Możliwość demontażu (Carstick+) – wkładkę można wyjąć bez uszkadzania gniazda, co pozwala na ponowne wykorzystanie elementu.
• Integralność przepływu – tylko uszczelnienie ma kontakt z medium, co gwarantuje stabilność i czystość układu.
• Gotowość do automatyzacji – wkładki dostarczane są w opakowaniach Tubepack®, które można podawać bezpośrednio do linii montażowych.

Zastosowanie

Seria 6300 jest odpowiednia dla instalacji pracujących z:

• sprężonym powietrzem i gazami obojętnymi,
• płynami przemysłowymi, chłodziwami i cieczami technicznymi (EPDM),
• wodą pitną, parą, napojami (EPDM – zgodność z normami ACS, WRAS, NSF, KTW),
• medium o podwyższonej temperaturze do +95°C lub +140°C (zależnie od wersji).

Materiały wykonania

• Uszczelnienie: EPDM lub FKM
• Korpus: mosiądz lub mosiądz niklowany (Carstick®), poliamid (Carstick+)
• Pierścienie zaciskowe: stal nierdzewna
• Elementy prowadzące/samozrywalne: poliamid

Parametry pracy

• Zakres temperatur:
  • EPDM: -20°C do +95°C (do +130°C dla średnic 4, 6, 8 mm)
  • FKM: do +140°C
• Maksymalne ciśnienie: do 16 bar
• Zgodność z próżnią: do 99% (755 mmHg)

Dodatkowe opcje – Carstick+ 6300

Dla aplikacji wymagających demontażu lub pracy z trudniejszymi materiałami obudowy dostępne są wersje Carstick+ EPDM oraz Carstick+ FKM, o bardzo niskiej sile wcisku oraz możliwości ponownego montażu.
